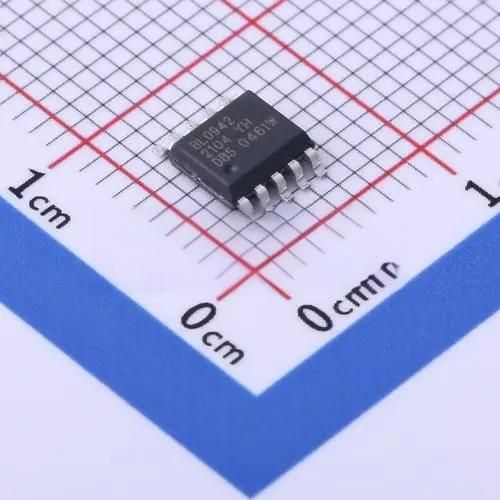

贝岭BL0942电量计量芯片：免校准电能计量芯片
免校准，用电状态异常指示，可级联
产品简介
BL0942是一颗内置时钟免校准电能计量芯片，适用于单相多功能电能表、智能插座、智能家电等应用，具有较高的性价比。
BL0942集成了2路高精度Sigma-Delta ADC，参考电压，电源管理等模拟电路模块，以及处理有功功率、电流电压有效值等电参数的数字信号处理电路。
BL0942能够测量电流、电压有效值、有功功率、有功电能量等参数，可输出快速电流有效值（用于过流保护），以及波形输出等功能，通过UART/SPI接口输出数据，能够充分满足智能插座、智能家电、单相多功能电能表及用电信息大数据采集等领域的需要。
BL0942具有专利防潜动设计，配合合理的外部硬件设计，可确保在无电流时噪声功率不被计入电能脉冲。
优势特点
- 两路独立的Sigma-Delta ADC，一路电流和一路电压。
- 电流有效值范围（10mA~35A）@1mohm
- 有功电能（1w~7700w）@1mohm@220V
- 可输出电流、电压有效值，快速电流有效值，有功功率，电流电压波形相角
- 批次出厂增益误差小于1%，外围元件满足一定条件下可以免校准
- 电流通道具备过流监控功能，监控阈值及响应时间可设置
- 电压/电流过零信号输出
- 内置波形寄存器，可输出波形数据用于负载类型分析
- SPI（最快速率支持900KHz）/UART（4800-38400bps）通信方式
- 电源掉电监测，低于2.7V时，芯片进入复位状态
- 内置1.218V参考电压源
- 内置振荡电路，时钟约4MHz
- 芯片单工作电源3.3V，低功耗10mW（典型值）
- SSOP10L/TSSOP14L封装
