上海贝岭电容隔离型数字隔离器BL712x/BL714x系列
上海贝岭推全新电容隔离型数字隔离器BL712x/BL714x系列新品
VIORM（最大重复峰值隔离电压）高达2121VPK
隔离器件有助于防止数据总线或其它电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。相较于传统的光耦，数字隔离器具有高集成度、无光衰、低功耗等优势。在越来越多的高可靠性工业产品中，基于成熟的CMOS制造工艺的数字隔离器已成为首选的隔离器件。继BLD772x/BLD774x电磁数字隔离器获得客户认可与好评之后，上海贝岭近期推出了全新的高耐压电容隔离型BL712x两通道和BL714x四通道数字隔离器系列产品。
贝岭电容隔离型数字隔离器产品概述
BL712x/BL714x全系列产品采用基于SiO2的多电容隔离技术，将内部隔离层耐压提高到12kV，使得该系列产品具有更高的可靠性和稳定度，可满足高电压、大冲击等严苛的应用场景，例如电机驱动、工业控制、电力系统、大功率电源和医疗设备等应用。本系列产品SOP16W封装具有高达2121VPK的最大重复峰值隔离电压VIORM。
贝岭电容隔离型数字隔离器产品特性
1. 工作电压范围：2.35-5.5V
2. 传播延迟：11ns
3. CMTI（典型值）：±100kV/μs
4. 信号传输速率：100Mbps
5. VISO（SOP16W）：5kVRMS
6. 抗浪涌能力（SOP16W）：10kVPK
7. 温度范围：-40℃ to 125℃

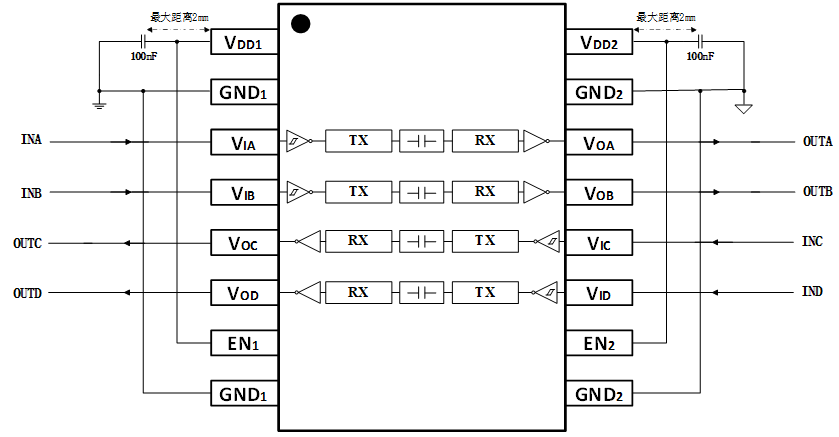

贝岭电容隔离型数字隔离器应用电路
BL712x/BL714x系列数字隔离器只需要两个外部VDD旁路电容即可工作。
