单片机里的时钟源详解

作者:admin 来源:不详 发布时间:2018-05-08 浏览:5

无论是单片机还是微处理器,它们的核心都是大规模的时序逻辑电路,而驱动时序逻辑电路的动力则是准确而稳定的时钟源——不要小看定语“准确而稳定”哦,实际上人类的科技之所以能如此稳定、高速的发展,就是离不开准确而稳定的时钟源。比如单片机所使用的晶体振荡器,就是一种比较准确的时钟源。

在晶体振荡器之前,振荡源一般是LC振荡电路等电路,但它们会受到外界的影响(振动、温度等),其误差可能达到kHz级别。长时间的工作情况下其准确度也难以保证。无线电和数字电路的发展迫使一种准确且稳定的时钟源诞生,于是就有了晶体振荡器。

将石英晶体按照一定的方式切割,并向其施加电压,它就会在外加电场的作用下开始振动,这种性质被称作“压电性”。这就使得石英晶体拥有了能够与外界的振荡谐振的能力。按照同样的方式切割出来的晶体拥有着相同的振荡频率,这也就使得批量生产石英晶体成为了可能。

说说单片机里的时钟源

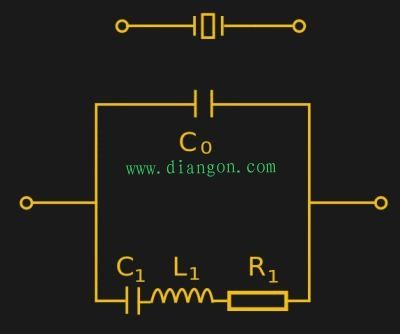

实用的石英晶体振荡器的内部一般是这样的:一片精密切割好的晶体放置在中间,被两片化学处理过的金属氧化物夹在中间,并用结实的金属外壳包装好。这也是为什么晶振的电路图符号是一两个电极夹着一个晶体。典型的石英晶体振荡器的应用电路如下图所示:

说说单片机里的时钟源

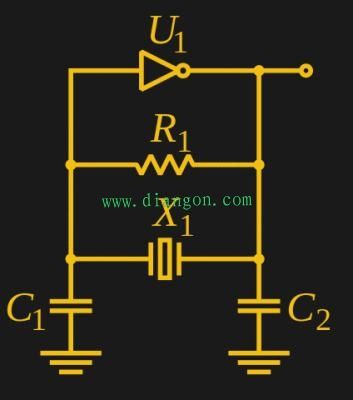

这种电路被称作皮尔斯振荡器,利用一个反相器来完成电路。下方的两个电容一般取相同的电容值,它们的取值可以微弱的影响整个电路的振荡频率。它们的作用是与石英晶体构成带通滤波器,在石英晶体的共振频率上形成一个180度的相移。这个电路最常见于单片机的时钟部分。

对于石英晶体来说,被切割的越细,其共振频率越高——但也不是无极限的,切割的过细的话,石英晶体将很容易破碎。而这个极限频率大概为20MHz。那那些20MHz以上的晶体是怎么制作的呢?

说说单片机里的时钟源

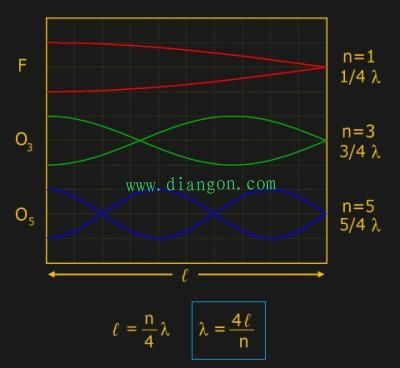

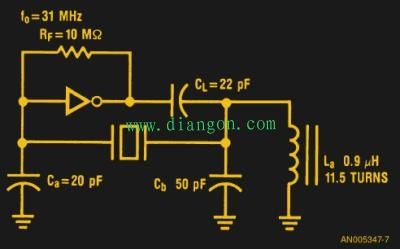

实际上,对于超过20MHz的晶体,它们所利用的是晶体振荡频率中的谐波。我们可以加强晶体的奇数倍谐波并利用它。比如我想要使用50MHz的晶体的话,我可以制造一块10MHz的晶体,并使它的结构增强5倍谐波(50MHz)。对于这样的晶体来说,如果需要纯净的50MHz的话,在使用时就需要使用外接的谐振电路选择出这个50MHz的谐波。

说说单片机里的时钟源

对于时钟源这种东西来说,我们永远不会介意它的精度高,越高越好。但是即使是晶振这种有很长历史的振荡器,也足够我们好好研究上一段时间了呢!
