80C51单片机引脚功能图解

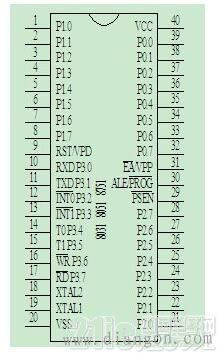

80C51属于51单片机系列，改进了8048的缺点并增加了一些新的运算技术。其性能能够满足产品对于系统数据采集以及时间精度的需求。本文将为大家介绍80C51单片机的引脚基础功能，感兴趣的朋友快来看一看吧。MCS-51是标准的40引脚双列直插式集成电路芯片，引脚排列请参见图1。
图1
P0.0 ～P0.7：P0口8位双向口线。
P1.0 ～P1.7：P1口8位双向口线。
P2.0 ～P2.7：P2口8位双向口线。
P3.0 ～P3.7：P3口8位双向口线。
ALE：地址锁存控制信号。在系统扩展时，ALE用于控制把P0口输出的低8位地址锁存起来，以实现低位地址和数据的隔离。此外，由于ALE是以晶振1/6的固定频率输出的正脉冲，因此可作为外部时钟或外部定时脉冲使用。
PSEN：外部程序存储器读选通信号。在读外部ROM时，PSEN有效(低电平)，以实现外部ROM单元的读操作。
EA：访问程序存储控制信号。当信号为低电平时，对ROM的读操作限定在外部程序存储器;当信号为高电平时，对ROM的读操作是从内部程序存储器开始，并可延至外部程序存储器。
RST：复位信号。当输入的复位信号延续两个机器周期以上的高电平时即为有效，用以完成单片机的复位初始化操作。
XTAL1和XTAL2：外接晶体引线端。当使用芯片内部时钟时，此二引线端用于外接石英晶体和微调电容;当使用外部时钟时，用于接外部时钟脉冲信号。
VSS：地线。
VCC：+5 V电源。
以上是MCS-51单片机芯片40条引脚的定义及简单功能说明，读者可以对照实训电路找到相应引脚，在电路中查看每个引脚的连接使用。P3口线的第二功能。P3的8条口线都定义有第二功能。
