MSP430单片机三种时钟的功能区别

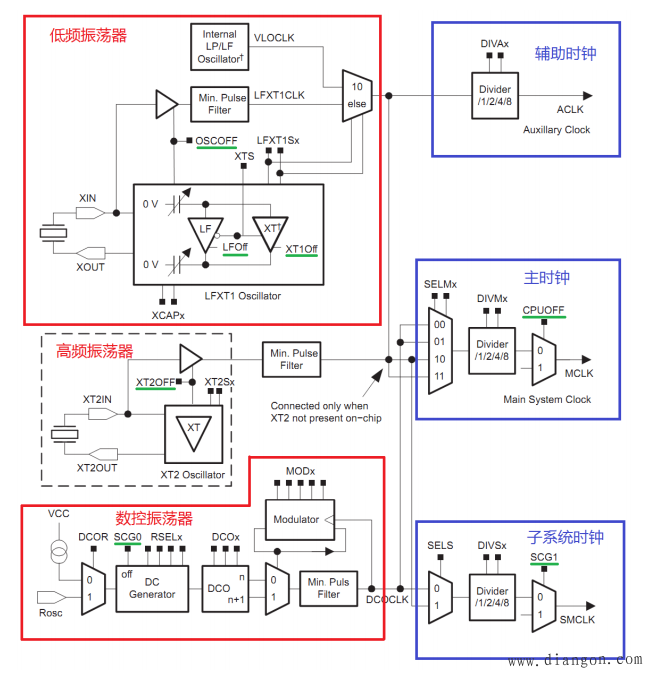

MSP430单片机工作的系统时钟被分为了 MCLK、 SMCLK 和 ACLK 三个，可以根据需要关闭其中的一个几个或全部。
MCU 内需要时钟的单元包括 CPU 和部分片内外设，三种时钟的功能区别如下：
1.MCLK：主时钟（ Main system Clock） ,专为 CPU 运行提供的时钟。 MCLK 频率配置的越高， CPU 执行的速度越快。虽然 CPU 速度越快功耗也越高，但高频率的 MCLK 可以让 CPU 工作时间更短。所以正确的低功耗设计并不是要尽量降低 MCLK，而是在不用 CPU 时立刻关闭 MCLK。在大部分应用中，需要 CPU 运算的时间都非常短，所以，间歇开启 MCLK（唤醒 CPU）的方法节能效果非常明显。
2.SMCLK：子系统时钟（ Sub-main Clock），专为一些需要高速时钟的片内外设提供服务， 比如定时器和 ADC 采样等。 当 CPU 休眠时，只要 SMCLK 开启，定时器和 ADC仍可工作（一般待片内外设完成工作后触发中断，唤醒 CPU 去做后续工作）。
3.ACLK：辅助时钟（ Auxillary Clock），辅助时钟的频率很低，所以即使一直开启功耗也不大，当然关掉也是可以的。辅助时钟可以供给那些只需低频时钟的片内外设，比如 LCD 控制器，还可用于产生节拍时基，与定时器配合间歇唤醒 CPU。
