RS-422A接口_RS-422A平衡驱动差分接收电路
针对RS－232C总线标准存在的问题，EIA协会制定了新的串行通信标准RS－422A。它是平衡型电压数字接口电路的电气标准。如图所示。

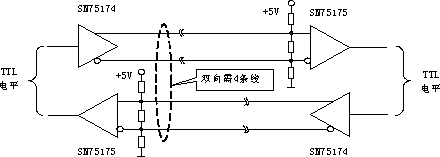

图 RS－422A平衡驱动差分接收电路
RS－422A电路由发送器、平衡连接电缆、电缆终端负载、接收器等部分组成。电路中规定只许有一个发送器，可有多个接收器。RS－422A与RS－232C的主要区别是，收发双方的信号地不再共用。另外，每个方向用于传输数据的是两条平衡导线。
RS－422A与RS－232C相比信号传输距离远、速度快。传输距离为120m时，传输速率可达1Mbps；降低传输速率（90Kbps）时，传输距离可达1200m。
