16位微处理器的接口电路

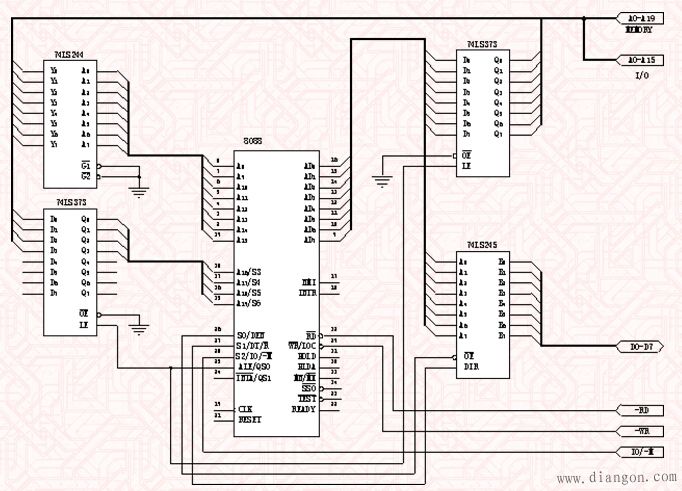

图1为准16位微处理器8088构成的系统电原理图。
图1 准16位微处理器8088构成的系统电原理图
准16位微处理器8088的地址总线为20条（A0~A19），其中A0~A7与数据信号D0~D7复用，A16~A19与状态信号S3~S6复用，需通过总线分离技术将地址信号锁存。8088的存储器寻址范围为1M，包含了程序存储器和数据存储器，由于该微处理器复位后的程序指针指向FFFF0H单元，因而程序存储器必须安排在包含该地址的存储单元中。如需较强的驱动能力，地址总线可用缓冲器74LS244驱动。
8088的数据总线为D0~D7，为增强数据总线的负载能力，可采用74LS245作为数据总线的驱动电路。使能控制端-G为数据使能控制信号DEN，当此信号=0，使74LS245处于有效状态，方向控制端DIR端为微处理器的方向控制信号DT/-R，当此信号=0时，信号从B流向A，保证了系统在读操作时数据从存储器或I/O接口送往微处理器。
8088的存储器地址信号为A0~A19，寻址范围为1M。I/O接口地址信号为A0~A15，寻址范围为64K。存储器和I/O接口的操作由控制信号IO/-M控制。

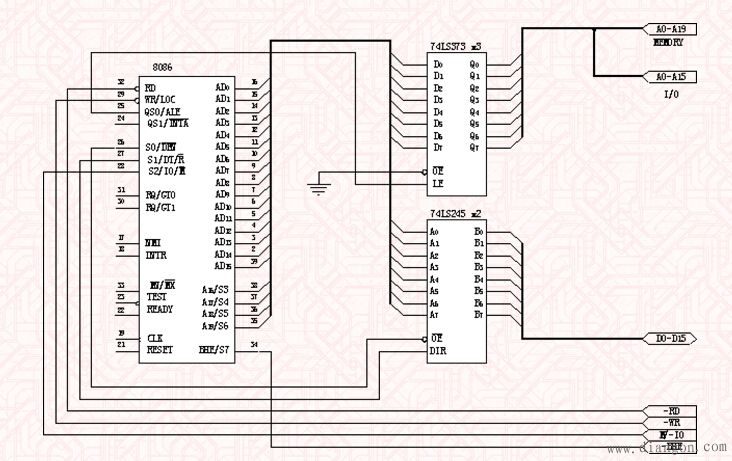

图2为16位微处理器8086构成的系统电原理图。
图2 16位微处理器8086构成的系统电原理图
与8088微处理器不同的是，8086地址总线中的A0~A15与数据信号D0~D15复用。存储器和I/O接口的操作由控制信号M/-IO控制。
对于8088微处理器由于其数据总线为8位，因而在存储器和I/O接口操作时采用了字节寻址的方法，即1M字节的存储器单元，64K字节的I/O接口。8086采用了16位的数据总线，采用字或字节访问的指令，其地址采用的仍为字节寻址。高字节与低字节的访问用A0和-BHE信号控制，操作地址的作用如表1 所示。在字节访问时，偶数地址访问的是低8位的数据线，用地址信号A0=0控制，奇数地址访问的是高8位的数据线，用控制信号-BHE=0控制。在字访问时，如地址为偶数，一次访问高、低字节，A0和-BHE同时为0，如地址为奇数，分为高字节和低字节两次访问。
表1 地址操作
| -BHE | A0 | 操 作 | 数据总线 |
| 0 | 0 | 从偶数地址开始访问一个字 | D0~D15 |
| 1 | 0 | 从偶数地址访问一个字节 | D0~D7 |
| 0 | 1 | 从奇数地址访问一个字节 | D8~D15 |
0 1 |
1 0 |
从奇数地址开始访问一个字先访问高8位，再访问低8位 | D8~D15 D0~D7 |
