单片机扩展及系统结构

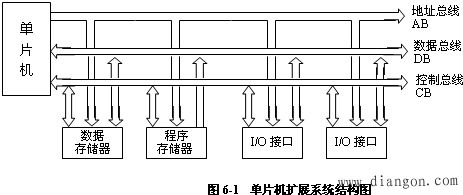

单片机扩展通常采用总线结构形式，图1就是典型的单片机扩展结构。
整个扩展系统以单片机为核心，通过总线把各扩展部件连接起来，其形式有如各扩展部件“挂”在总线上一样。扩展内容可包括程序存储器ROM、数据存储器RAM和I/O接口等。因为扩展是在单片机之外进行的，因此通常把扩展的部件称之为外部ROM或RAM。
所谓总线，就是连接系统中各扩展部件的一组公共信号线。按其功能通常把系统总线分为三组：即地址总线、数据总线和控制总线。
