单片机数据存储器的扩展

作者:admin 来源:不详 发布时间:2018-05-08 浏览:6
一、常用的静态RAM芯片

目前,常用的SRAM芯片有6116()、6264(8K×8)、62128(16K×8)、62256(32K×8)等。

1.6116

6116芯片为24引脚双列直插封装,容量为2K×8位。如图1。其管脚图见3(a)。其中A0~A10为地址线,为写选通信号,D0~D7为数据线,Vcc表示电源(十5V),是片选信号,低电平有效,GND接地,为数据输出允许信号。


图1 6116芯片

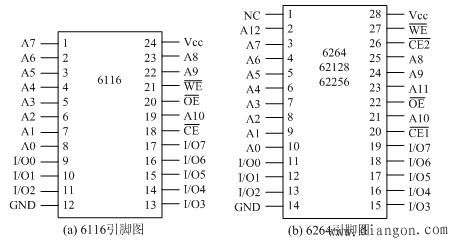

图2 6116和6264的引脚图

2.6264

6264是8K×8位的静态RAM,它采用CMOS工艺制造,单一+5V供电,额定功耗200mW,典型读取时间200ns,封装形式为DIP28,其管脚图如图2(b)所示。其中A0~A12为地址输入线,D0~D7为三态双向数据线,是片选信号输入线,低电平有效,是读选通信号输入线,低电平有效,是写选通信号输入线,低电平有效。

二、数据存储器扩展举例

扩展数据存储器和扩展程序存储器的方法类似,由P2口提供高8位地址,P0口分时提供低8位地址和8位数据总线。访问片外数据存储器的指令有:

MOVX A,@Ri

MOVX A,@DPTR

MOVX @Ri,A

MOVX @DPTR,A

例 分析下面电路图中2块6264芯片的基本地址范围。

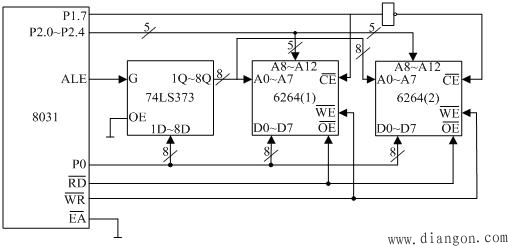

图3 用2片RAM6264的扩展电路

解:此电路图是由2块6264芯片,在片外扩展16K个单元数据存储器的扩展电路。接P1.7引脚来进行片选。6264(1)和6264(2)的编址都是8KB,基本地址范围都自0000H到1FFFH(假设未用地址线取0),因为它们所接的地址完全相同。

2764 A15 A14 A13 A12 A11 A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 A0

最高地址 X X X 0 0 0 0 0 0 0 0 0 0 0 0 0

最低地址 X X X 1 1 1 1 1 1 1 1 1 1 1 1 1
