单片机的系统扩展
如果单片机片内的资源不能满足应用需求，就需要外扩存储器和I/O功能部件。例如8051和8751片内只有4KB的程序存储器，8031片内无程序存储器，当采用8051、8751而程序超过4KB或采用8031时，就需对程序存储器进行扩展，最多可至64KB。另外，MCS-51系列单片机的片内数据存储器仅有128字节，对某些应用程序可能不够，也需对内部数据存储器进行外部扩展，最大至64KB。

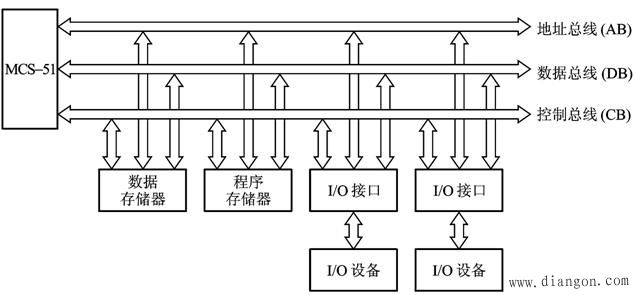

一、三总线的基本结构
1．数据总线
2．地址总线
3．控制总线
二、单片机扩展存储器的基本结构常用的存储器芯片如2764、6264等。如图2、3。
图2 27C64芯片 图3 6264芯片
MCS-51系列单片机系统的扩展主要包括存储器的扩展和I/O口的扩展，图4为AT89S52单片机扩展后的结构框图。扩展能力为：
(1) 片外程序存储器可扩展至64KB。
(2) 片外数据存储器和I/O端口可扩展至64KB。
图4 扩展后的单片机结构框图 三、地址锁存器
MCS-51单片机系统中，经常采用74LS373作为地址锁存器使用。74LS373是一种带输出三态门的8D锁存器，其外形如图5，芯片引脚见图6。
图5 74LS373芯片 图6 74LS373引脚 四、总线驱动器
单片机总线端口的驱动能力是有限的，一般只能驱动几个LSTTL负载或十几个MOS电路负载，若需要挂接多个负载，因此常常需要进行总线驱动。单向驱动器74LS244是一种常用的总线驱动器。其外形如图7，引脚如图8所示。
图7 74LS244芯片 图8 74LS244引脚
