AT89S52单片机定时器/计数器的工作方式
本文主要就这四种工作方式展开讨论，分别从其逻辑结构的角度来学习和了解各个工作方式的特点和应用方法。其中特别需要注意的是：
1.定时器初值的计算和设定方法。
2.几种工作方式之间的区别。
一、定时器/计数器的初始化
使用定时/计数器前需要对其进行初始化，使其按设定的功能工作。初始化的一般步骤如下：
(1) 确定工作方式（即对TMOD赋值）。
(2) 预置定时或计数的初值（可直接将初值写入TH0、TL0或TH1、TL1）。
(3) 根据需要开放定时器/计数器的中断。
(4) 启动定时器/计数器。
二、4种工作方式1．工作方式0：13位定时器/计数器
当M1M0=00时，定时/计数器处于工作方式0。其电路逻辑结构见图1。工作方式0是13位计数结构的工作方式，其计数器由TH的全部8位和TL的低5位构成，TL的高3位没有使用。以定时器0为例，当C/
=0时，多路开关接通振荡脉冲的12分频输出，13位计数器以此进行计数，这就是定时工作方式。当C/
=1时，多路开关接通计数引脚（T0），外部计数脉冲由引脚T0输入，当计数脉冲发生负跳变时，计数器加1，这就是计数工作方式。

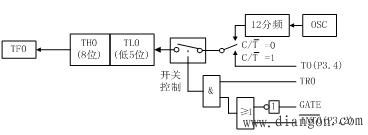

图1 定时/计数器0工作方式0逻辑结构
在方式0下，当为计数工作方式时，计数值的范围是： 1~8192（213）；当为定时工作方式时，定时时间的计算公式为：
（213－计数初值）×机器周期
2．工作方式1：16位的定时/计数器
当M1M0=01时，定时/计数器处于工作方式1。此时，定时/计数器为16位计数结构的工作方式。等效电路如图2所示，仍以定时器0为例。

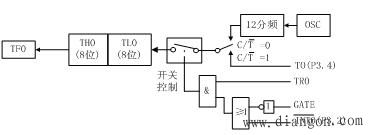

图2 定时器/计数器0工作方式1逻辑结构
在工作方式1下，计数器的计数值范围是： 1~65536（216）
当为定时工作方式1时，定时时间的计算公式为：
（216－计数初值）×机器周期
3．工作方式2—8位自动重装的定时/计数器
当M1M0=10时，定时/计数器处于工作方式2。以定时/计数器0为例，此时定时器的等效电路如图3所示，构成自动重新装入计数初值。

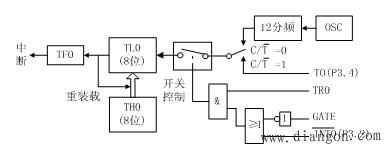

图3 定时/计数器工作方式2等效电路
工作方式2中，16位计数器分为两部分，TLx为8位加1计数器，THx为8位初值暂存器，即以TL0为计数器，以TH0作为预置寄存器。初始化时把计数初值分别加载至TL0和TH0中，当计数溢出时，由预置寄存器TH以硬件方法自动给计数器TL0重新加载，这种工作方式适合于重复计数的应用场合。
在工作方式2下，计数器的计数值范围是：1~256（28）
当定时器工作在方式2时，定时时间的计算公式为：
（28－计数初值）×机器周期
4．工作方式3
当M1M0=11时，定时/计数器处于工作方式3，此时定时器的等效电路如图4所示。在工作方式3模式下，定时/计数器1的工作方式与之不同。方式3对定时器T0和定时器T1是不相同的。若T1设置为方式3，则停止工作（其效果与TR1=0相同）。所以方式3只适用于T0。

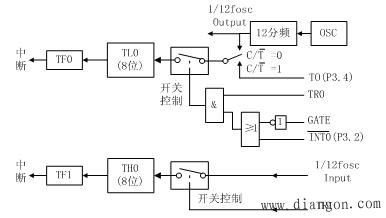

图4 定时/计数器工作方式3等效电路 当T0工作在方式3时，TH0和TL0分成2个独立的8位计数器。其中，TL0既可用作定时器，又可用作计数器，并使用原T0的所有控制位及其定时器中断标志和中断源。TH0只能用作定时器，并使用T1的控制位TR1、中断标志TF1和中断源。
