如何处理单片机未使用的引脚

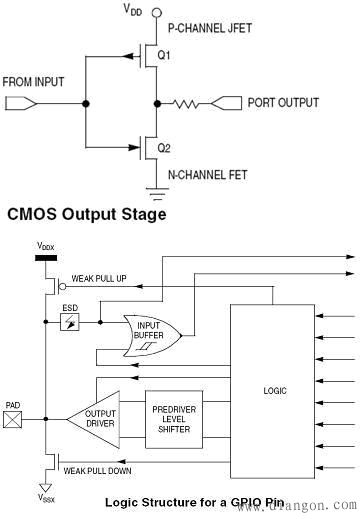

通常我们并不会把所有的单片机的引脚都用完，有时候我们也在同一个产品上分高低配，因此如何对待一些不使用的引脚就成了一个问题。首先我们看一下单片机引脚的结构。我们可以发现，一般单片机的IO口都是可以配置的。

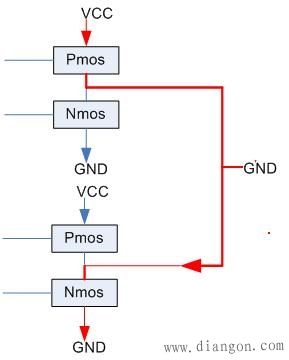

CMOS器件引脚由N沟道和P沟道场效应管，通常在一个时刻，只有一个管子是开通的，但是，有一个非常短的时间转换期，这两种管子都会部分导通，在一个管子关闭而另一个开启的时候。一个没有端接的输入口可能振荡或在一个中间电平上浮动，导致所有场效应管设备都将在一个微导通的状态，导致了管子的损耗，增加了噪声，并要消耗额外的电源电流。

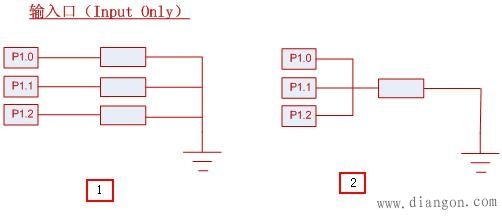

（Input Only）输入专用管脚
使用上拉或下拉电阻，将每个未使用的引脚拉到VSS或VDD，这是推荐的使用方法
捆绑在一起，并用单个电阻上拉/下拉到VDD或地，节省元件数量和成本，但是这减少了减少的灵活性。

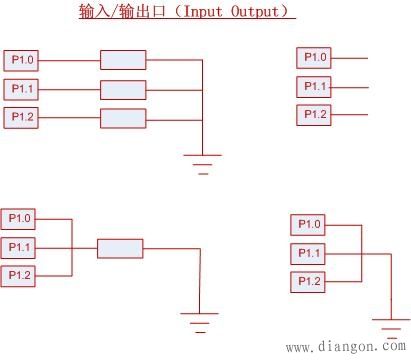

（Input/Output）输入/输出引脚
每个引脚的下拉一个电阻到地（VSS）。
几个引脚连下拉同一个电阻到地（VSS）。
不连接的针脚，软件程序配置IO口为输出口，并将它们设置为输出低。
连接一个电阻到Vss，软件程序配置IO口为输出低。
直接连接到地，软件程序把端口配置成高阻抗输入口，设置寄存器为输出低状态。
注意这将引发双发失误导致的问题（引脚从输入到输出的变化，输出从低到高状态变化）。
风险在于：
最后，我觉得还是每个电阻接到地比较安全。
