MCS-51单片机的指令时序
时序是用定时单位来描述的，MCS-51的时序单位有四个，它们分别是节拍、状态、机器周期和指令周期，接下来我们分别加以说明。
·节拍与状态：
我们把振荡脉冲的周期定义为节拍(为方便描述，用P表示)，振荡脉冲经过二分频后即得到整个单片机工作系统的时钟信号，把时钟信号的周期定义为状态(用S表示)，这样一个状态就有两个节拍，前半周期相应的节拍我们定义为1(P1)，后半周期对应的节拍定义为2(P2)。
·机器周期：
MCS-51有固定的机器周期，规定一个机器周期有6个状态，分别表示为S1-S6，而一个状态包含两个节拍，那么一个机器周期就有12个节拍，我们可以记着S1P1、S1P2……S6P1、S6P2，一个机器周期共包含12个振荡脉冲，即机器周期就是振荡脉冲的12分频，显然，如果使用6MHz的时钟频率，一个机器周期就是2us，而如使用12MHz的时钟频率，一个机器周期就是1us。
·指令周期：
执行一条指令所需要的时间称为指令周期，MCS-51的指令有单字节、双字节和三字节的，所以它们的指令周期不尽相同，也就是说它们所需的机器周期不相同，可能包括一到四个不等的机器周期(这些内容，我们将在下面的章节中加以说明)。
·MCS-51的指令时序：
MCS-51指令系统中，按它们的长度可分为单字节指令、双字节指令和三字节指令。执行这些指令需要的时间是不同的，也就是它们所需的机器周期是不同的，有下面几种形式：
·单字节指令单机器周期
·单字节指令双机器周期
·双字节指令单机器周期
·双字节指令双机器周期
·三字节指令双机器周期
·单字节指令四机器周期(如单字节的乘除法指令)

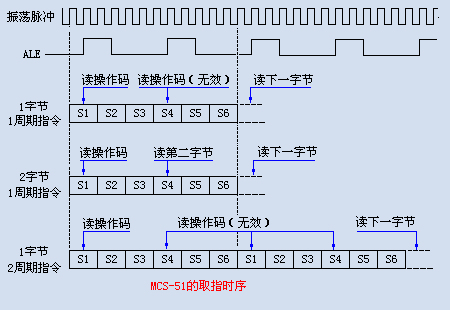

下图是MCS-51系列单片机的指令时序图：
上图是单周期和双周期取指及执行时序，图中的ALE脉冲是为了锁存地址的选通信号，显然，每出现一次该信号单片机即进行一次读指令操作。从时序图中可看出，该信号是时钟频率6分频后得到，在一个机器周期中，ALE信号两次有效，第一次在S1P2和S2P1期间，第二次在S4P2和S5P1期间。
接下来我们分别对几个典型的指令时序加以说明。
·单字节单周期指令：
单字节单周期指令只进行一次读指令操作，当第二个ALE信号有效时，PC并不加1，那么读出的还是原指令，属于一次无效的读操作。
·双字节单周期指令：
这类指令两次的ALE信号都是有效的，只是第一个ALE信号有效时读的是操作码，第二个ALE信号有效时读的是操作数。
·单字节双周期指令：
两个机器周期需进行四读指令操作，但只有一次读操作是有效的，后三次的读操作均为无效操作。
单字节双周期指令有一种特殊的情况，象MOVX这类指令，执行这类指令时，先在ROM中读取指令，然后对外部数据存储器进行读或写操作，头一个机器周期的第一次读指令的操作码为有效，而第二次读指令操作则为无效的。在第二个指令周期时，则访问外部数据存储器，这时，ALE信号对其操作无影响，即不会再有读指令操作动作。
上页的时序图中，我们只描述了指令的读取状态，而没有画出指令执行时序，因为每条指令都包含了具体的操作数，而操作数类型种类繁多，这里不便列出，有兴趣的读者可参阅有关书籍。
·外部程序存储器(ROM)读时序
右图8051外部程序存储器读时序图，从图中可看出，P0口提供低8位地址，P2口提供高8位地址，S2结束前，P0口上的低8位地址是有效的，之后出现在P0口上的就不再是低8位的地址信号，而是指令数据信号，当然地址信号与指令数据信号之间有一段缓冲的过度时间，这就要求，在S2其间必须把低8位的地址信号锁存起来，这时是用ALE选通脉冲去控制锁存器把低8位地址予以锁存，而P2口只输出地址信号，而没有指令数据信号，整个机器周期地址信号都是有效的，因而无需锁存这一地址信号。
从外部程序存储器读取指令，必须有两个信号进行控制，除了上述的ALE信号，还有一个PSEN(外部ROM读选通脉冲)，上图显然可看出，PSEN从S3P1开始有效，直到将地址信号送出和外部程序存储器的数据读入CPU后方才失效。而又从S4P2开始执行第二个读指令操作。
·外部数据存储器(RAM)读时序

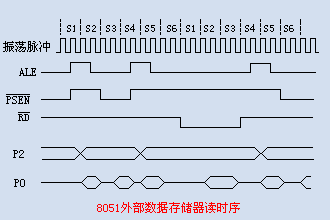

右图8051外部数据存储器读写时序图，从ROM中读取的需执行的指令，而CPU对外部数据存储的访问是对RAM进行数据的读或写操作，属于指令的执行周期，值得一提的是，读或写是两个不同的机器周期，但他们的时序却是相似的，我们只对RAM的读时序进行分析。
上一个机器周期是取指阶段，是从ROM中读取指令数据，接着的下个周期才开始读取外部数据存储器RAM中的内容。
在S4结束后，先把需读取RAM中的地址放到总线上，包括P0口上的低8位地址A0-A7和P2口上的高8位地址A8-A15。当RD选通脉冲有效时，将RAM的数据通过P0数据总线读进CPU。第二个机器周期的ALE信号仍然出现，进行一次外部ROM的读操作，但是这一次的读操作属于无效操作。
对外部RAM进行写操作时，CPU输出的则是WR(写选通信号)，将数据通过P0数据总线写入外部存储。
