51单片机的引脚功能 AT89S52的引脚功能介绍
51单片机的引脚功能：

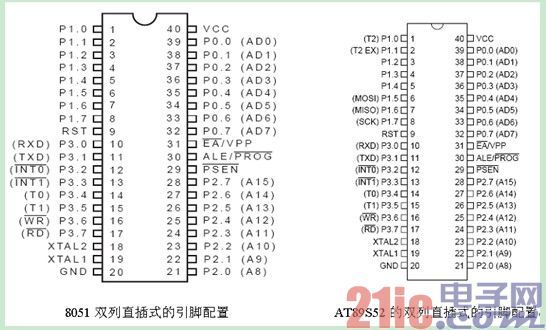

AT89S52的引脚功能介绍：
电源引脚：（40脚）电源正极VCC；（20脚）电源负极GND。
复位引脚：（9脚）复位引脚RST。
时钟信号输入输出引脚：（19脚）XTAL1；（18脚）XTAL2；
外部ROM的读选通引脚：（29脚）PSEN（低电平有效）。
地址锁存和ROM编程脉冲输入引脚：（30脚）ALE/PROG为高电平时为地址锁存允许控制信号；为低电平时为对内部ROM编程脉冲输入端。
访问外部存储器控制引脚：（31脚）EA/VPP当接高电平时，可访问内部和外部程序存储器；当接低电平时只能访问外部程序存储器。
1．P0端口结构：P0口可以当作普通I/O口，也可以在系统外部扩展存储器的时候，输出低8位的地址。
2．P1口结构:P1口一般用作通用I/O端口，其可以用作位处理，各位都可以单独输出或输入信息。另外AT89S系列的（6脚）MOSI；（7脚）MISO；（8脚）SCK可用作程序下载。
P1端口各位的第二功能
|
||
P1端口的位
|
第二功能
|
注释
|
P1.0
|
T2
|
T2（定时器/计数器T2的外部计数输入），时钟输出
|
P1.1
|
T2EX
|
T2EX（定时器/计数器T2的捕捉和重载触发信号控制）
|
P1.2
|
|
|
P1.3
|
|
|
P1.4
|
|
|
P1.5
|
MOSI
|
指令输入（编程用）
|
P1.6
|
MISO
|
数据输出（编程用）
|
P1.7
|
SCK
|
时钟输入（编程用）
|
3．P2口结构:P2口可以当作普通I/O口，也可以在系统外部扩展存储器的时候，输出高8位的地址。
4．P3口内部结构:P3端口是一个具有第二功能、且可位操作的端口。当作为普通I/O端口时，P3口可以进行位操作，是准双向端口。当系统需要扩展外部器件时，P3口可以作为第二功能使用。
P3端口各位的第二功能
|
||
P3端口的位
|
第二功能
|
注释
|
P3.0
|
RXD
|
串行数据输出
|
P3.1
|
TXD
|
串行数据输入
|
P3.2
|
INT0
|
外中断0信号输入端
|
P3.3
|
INT1
|
外中断1信号输入端
|
P3.4
|
T0
|
T0计数脉冲输入端
|
P3.5
|
T1
|
T1计数脉冲输入端
|
P3.6
|
WR
|
读外部数据存储器
|
P3.7
|
RD
|
写外部数据存储器
|
单片机4个8位I/O端口的不同结构，决定了各自的应用范围。例如，在一些复杂的应用系统中，只用一个单片机很难达到系统的要求，经常需要外部功能扩展。因此，单片机的P0口和P2口常用于组成16位地址总线。P0口用作8位数据总线，P3口由于其特有的第二功能，因此常用于传输和控制等，只有P1口可以真正的用于I/O操作。
另外，在单片机应用时，P0口需要外加上拉电阻，而P1口、P2口和P3口内部设置有上拉电阻，不用外加。这4个I/O端口均为准双向I/O端口，其驱动能力不同，P0口的驱动能力最强，可以驱动8个LSTTL负载，其余3个端口只能驱动4个LSTTL负载。
还有一个需要强调的是，这些端口都有两种读取方式：读锁存器和读引脚。这是因为在I/O端口中，锁存器内容和引脚上的内容有可能不一致。
