MCS-51单片机内部时钟电路详解

关键字: MCS 单片机 时钟电路 作者:admin 来源:不详 发布时间:2018-05-18 浏览:1

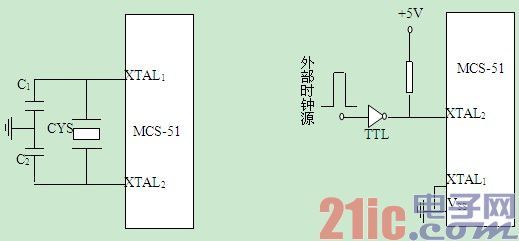

MCS-51单片机芯片内部有一个高增益反相放大器,其输入端为芯片引脚XTAL1,其输出端为引脚XTAL2 。而在芯片的外部,XTAL1和XTAL2之间跨接晶体振荡器和微调电容,从而构成一个稳定的自激振荡器,这就是单片机的时钟电路。

MCS-51单片机内部时钟电路详解

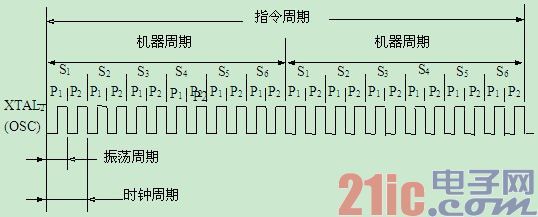

1.振荡周期:为单片机提供时钟信号的振荡源的周期。

2.时钟周期:是振荡源信号经二分频后形成的时钟脉冲信号。

3.机器周期:通常将完成一个基本操作所需的时间称为机器周期。

4.指令周期:是指CPU执行一条指令所需要的时间。一个指令周期通常含有1~4个机器周期。

MCS-51单片机内部时钟电路详解
