MCS-51单片机定时器/计数器基础详述

关键字: MCS 单片机定时器 计数器 作者:admin 来源:不详 发布时间:2018-05-18 浏览:1

MCS-51子系列单片机有2个定时器/计数器,即定时器/计数器0和1,52子系列单片机(8032/8052)除了有上述2个定时器/计数器外,还有一个定时器/计数器2,后者的功能比前两者强。

1 定时器/计数器0和1

在专用寄存器TMOD(定时器方式)中,有一个控制位(C/T),分别用于控制定时器/计数器0和1是工作在定时器方式还是计数器方式。

1. 输入信号基本要求:24个振荡周期,即两个机器周期;

2. 作为定时器时,计数速率是 振荡频率/12;

3. 由定时器/计数器模式控制寄存器设置工作方式。

MCS-51子系列单片机有2个定时器/计数器

2 定时器/计数器2(自己阅读)

定时器/计数器2是一个具有16位自动重装载或捕获能力的定时器/计数器。专用寄存器T2CON是它的控制寄存器。

l 可用作波特率发生器

l 定时/计数方式

3 定时器/计数器的控制和状态寄存器

专用寄存器TMOD、TCON和T2CON用于控制和确定各定时器/计数器的功能和操作模式。这些寄存器的内容靠软件设置。系统复位时,寄存器的所有位都被清零。

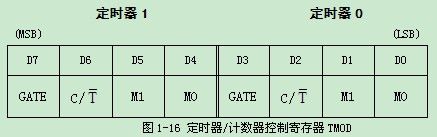

1. 模式控制寄存器TMOD

8位宽度,高四位和低四位分别控制定时器/计数器1和0,参阅图1-11、图1-12、图1-13。

定时器/计数器的控制和状态寄存器

例 MOV TOMD,#0010 0001B ;定时器1,8位自动重装载

MOV TH1,#56 ;时间常数

MOV TL1,#56 ;时间常数

SETB TR1 ;启动定时器开始工作

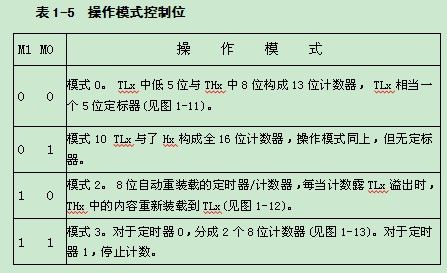

表1-5 操作模式控制位

2. 控制寄存器TCON

图1-17 定时器/计数器控制寄存器TCON

l TF0、TR0:定时器/计数器0

l TF1、TR1:定时器/计数器1

l IE0、IT0:外部中断0

l IE1、IT1:外部中断1

例如可用以下语句:

SETB IT0 //外部中断0下降沿触发

CLR IT1 //外部中断1低电平触发

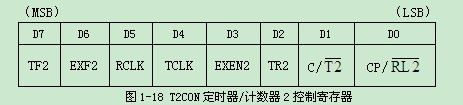

3. 定时器/计数器2控制寄存器T2CON

图1-18 T2CON定时器/计数器2控制寄存器

作为波特率发生器:

l RCLK=TCLK=1

l C/T2=0

l TR2=1

编辑:admin 最后修改时间:2018-05-18
