单片机中的一些常见电路

关键字: 单片机 电子电路 作者:admin 来源:不详 发布时间:2018-05-18 浏览:0

首先是在看一个喇叭电路时,通过单片机的一个IO口来控制PNP管的导通与否,进而控制这个喇叭是否工作,下面介绍NPN、PNP管的相关知识:

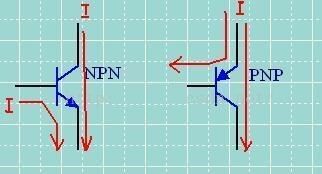

NPN和PNP主要就是电流方向和电压正负不同,说得“专业”一点,就是“极性”问题。

NPN 是用 B→E 的电流(IB)控制 C→E 的电流(IC),E极电位最低,且正常放大时通常C极电位最高,即 VC > VB > VE

PNP 是用 E→B 的电流(IB)控制 E→C 的电流(IC),E极电位最高,且正常放大时通常C极电位最低,即 VC < VB < VE

1.如果输入一个高电平,而输出需要一个低电平时,首选择npn。

2.如果输入一个低电平,而输出需要一个低电平时,首选择pnp。

3.如果输入一个低电平,而输出需要一个高电平时,首选择npn。

4.如果输入一个高电平,而输出需要一个高电平时,首选择pnp。

NPN和PNP型传感器的区别就是在与输出的电平不同,NPN输出低电平,PNP反之。

N是英文单词native的缩写,P是positive的缩写,分别代表正、负。

N材料中导电的东西是电子、P材料中导电的是空穴。


复位电路的工作原理

在书本上有介绍,51单片机要复位只需要在第9引脚接个高电平持续2us就可以实现,那这个过程是如何实现的呢?在单片机系统中,系统上电启动的时候复位一次,当按键按下的时候系统再次复位,如果释放后再按下,系统还会复位。所以可以通过按键的断开和闭合在运行的系统中控制其复位。

开机的时候为什么为复位

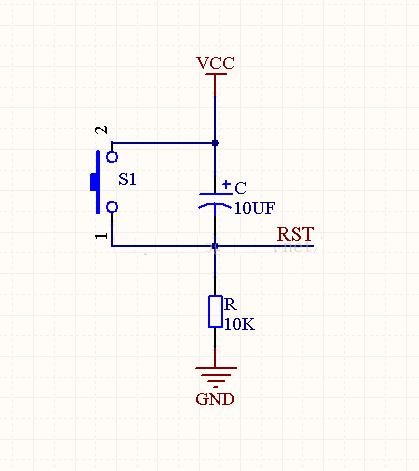

在电路图中,电容的的大小是10uf,电阻的大小是10k。所以根据公式,可以算出电容充电到电源电压的0.7倍(单片机的电源是5V,所以充电到0.7倍即为3.5V),需要的时间是10K*10UF=0.1S。也就是说在电脑启动的0.1S内,电容两端的电压时在0~3.5V增加。这个时候10K电阻两端的电压为从5~1.5V减少(串联电路各处电压之和为总电压)。所以在0.1S内,RST引脚所接收到的电压是5V~1.5V。在5V正常工作的51单片机中小于1.5V的电压信号为低电平信号,而大于1.5V的电压信号为高电平信号。所以在开机0.1S内,单片机系统自动复位(RST引脚接收到的高电平信号时间为0.1S左右)。

按键按下的时候为什么会复位

在单片机启动0.1S后,电容C两端的电压持续充电为5V,这是时候10K电阻两端的电压接近于0V,RST处于低电平所以系统正常工作。当按键按下的时候,开关导通,这个时候电容两端形成了一个回路,电容被短路,所以在按键按下的这个过程中,电容开始释放之前充的电量。随着时间的推移,电容的电压在0.1S内,从5V释放到变为了1.5V,甚至更小。根据串联电路电压为各处之和,这个时候10K电阻两端的电压为3.5V,甚至更大,所以RST引脚又接收到高电平。单片机系统自动复位。

总结:

1、复位电路的原理是单片机RST引脚接收到2US以上的电平信号,只要保证电容的充放电时间大于2US,即可实现复位,所以电路中的电容值是可以改变的。

2、按键按下系统复位,是电容处于一个短路电路中,释放了所有的电能,电阻两端的电压增加引起的。
