PIC单片机之PIC16F884

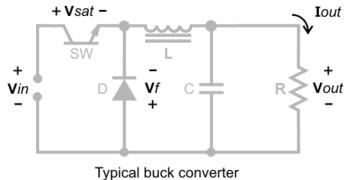

buck电路
这是一个降压电路，SW 在此处通入PWM ，进行降压的主要工作，Vout分压后，最高不超过芯片工作电压 （5V 也行 ）输入到PIC AN1口，进行AD转换，
将转换的结果在1602上显示出来。如果电压不是想要的电压 程序便改变PWM的占空比，以达到需要的值。
主要环节在1602 的初始化 写数据 和写指令 以及 PIC的AD启动工作模块，程序如下
#include<htc.h>
__CONFIG(0x201A);
#define uint unsigned int
#define uchar unsigned char
#define rs RC4 //数据命令
#define en RC5 // 使能端
#define DATA PORTD //数据口
//RC1 作为PWM输出口
const uchar dis1[]="The voltage is:"; //asm("nop");
const uchar dis2[]=" . V";
void delay(uchar time) //1ms
{
uint j;
for(time;time>0;time--)
for(j=160;j>0;j--);
}
void lcd_wcmd(uchar cmd)
{
rs = 0;
en = 0;
DATA = cmd;//将8位数据通过P0口传给1602
delay(2);
en = 1;
delay(2);
en = 0;
}
void lcd_wdat(uchar dat)
{
rs = 1;
en = 0;
DATA= dat;//将8位数据通过P0口传给1602
delay(2);
en = 1;
delay(2);
en = 0;
}
void lcd_init()
{
TRISC=0Xcf; //1100 1111
TRISD=0X00;
lcd_wcmd(0x38); ////16*2显示，5*7点阵，8位数据
lcd_wcmd(0x0c); //显示开，关光标
lcd_wcmd(0x06); //移动光标
lcd_wcmd(0x01); //清除LCD的显示内容
}
void pwm_init()
{
TRISC1=1; //CCP2 OUTPUT DISABLE
PR2=0XFF;
CCP2CON=0X3C; //0011(CCPR1L后两位))1100 11XX PWM MODE
CCPR2L=0X3F; //CCPR2L:CCP2CON<5:4>/4(PR2+1)PULSE WIDTH
//0X3F 25%
TMR2IF=0;
T2CON=0X05; //启动定时器2 预分频比是1:4
while(TMR2IF)
{
TMR2IF=0;
TRISC1=0;
}
}
void adc_init()
{
ADCON0=0X45;// f/2的频率 AN1通道 AD转换完成 禁止ADC
ADCON1=0X80; //右对齐 参考电压 VSS VDD
TRISA=0X01; //输入
delay(5);
}
void deal_ad()
{
uint temp;
uint ad_sample;
uint result;
uchar a1,a2,a3;
GO_DONE=1;
while(GO_DONE);
ad_sample=ADRESL+(ADRESH<<8);
result=(ad_sample*500)>>10; //参考电压5V 扩大了100倍
temp=result;
a1=temp/100;
a2=temp%100/10;
a3=temp%100%10;
if(a1!=0)
{
lcd_wcmd(0x80+0x44);
lcd_wdat(a1+0x30);
}
lcd_wcmd(0x80+0x45);
lcd_wdat(a2+0x30);
lcd_wcmd(0x80+0x47);
lcd_wdat(a3+0x30);
}
void lcd_dis()
{
uchar i;
lcd_wcmd(0x80);
i=0; //设置显示位置为第一行的第5个字符
while(dis1[i]!='\0')
{ //显示字符"welcome!"
lcd_wdat(dis1[i]);
i++;
}
lcd_wcmd(0x80+0X40);
i=0; //设置显示位置为第一行的第5个字符
while(dis2[i]!='\0')
{ //显示字符"welcome!"
lcd_wdat(dis2[i]);
i++;
}
}
void main()
{
delay(10);
lcd_init(); //初始化LCD 只要写起始地址就 就行了啊
adc_init();
while(1)
{
lcd_dis();
deal_ad();
}
// pwm_init();
while(1);
}
不是很完美，仅供参考。PWM的调节还没完善 不过这也不是很大难度了
