8051基础之复位电路
RESET/Vpd作复位信号复用脚，当8051通电，时钟电路开始工作，在RESET引脚上出现24个时钟周期以上的高电平，系统即初始复位。初始化后，程序计数器PC指向0000H，P0-P3输出口全部为高电平。RESET由高电平下降为低电平后，系统即从0000H地址开始执行程序。
8051的复位方式可以是自动复位(VCC一上电时是通的，待稳定后电容就断开了直流电，RESET为低，此即典型的电阻电容式复位电路)，也可以是手动复位(按键后电容充电，RESET为高，松开后，电容放电，直到RESET为低)，见上图。此外，RESET/Vpd还是一复用脚，Vcc掉电其间，此脚可接上备用电源，以保证单片机内部RAM的数据不丢失。
有的方案需要专门的复位芯片来控制主芯片，如主芯片没有按时发特定方波给复位芯片，复位芯片检测到此后认为主芯片已死，强制控制主芯片复位，避免死机。

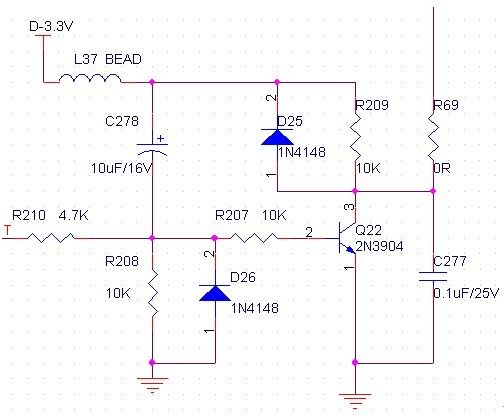

补充：对于自己使用的DVP-C3的设计的复位电路，低到高有效，图和说明如下：
右上端的输出即是连接到RESET脚，一上电时，电容不起作用，D3.3V将Q22导通，从而将RESET拉低输出;当一段时间的等待初始化完毕后，C278充满隔断直流电，Q22截止，RESET输出为高，即复位完毕开始工作了。需要注意的是：C278的大小直接决定充放电时间，也即从低到高的时间长度。如果太短，主芯片电压不稳时，就复位完毕开始工作时会出现死机现象，所以适当改大电容，让芯片电源有足够的时间稳定后，复位完毕再工作可有效减少死机。
对于二极管的作用，是为了断电后加速RESET脚放电，以免在快速开关机时前后操作相互影响，原理是断电后RESET脚上电流从D25直接输出到地，而不是流经R209，因为二极管有压降，所以起到加速放电的作用。
