半导体存储器
几个基本概念
数的本质和物理现象。
我们知道，计算机可以进行数学运算，这可令我们非常的难以理解，计算机吗，我们虽不了解它的组成，但它总只是一些电子元器件，怎么可以进行数学运算呢?我们做数学题如37+45是这样做的，先在纸上写37，然后在下面写45，然后大脑运算，最后写出结果，运算的原材料：37、45和结果：82都是写在纸上的，计算机中又是放在什么地方呢?为了解决这个问题，先让我们做一个实验：
这里有一盏灯，我们知道灯要么亮，要么不亮，就有两种状态，我们可以用’0’和’1’来代替这两种状态，规定亮为’1’，不亮为’0’。现在放上两盏灯，一共有几种状态呢?我们列表来看一下：
请大家自已写上3盏灯的情况000 001 010 011 100 101 110 111
我们来看，这个000，001，101 不就是我们学过的的二进制数吗?本来，灯的亮和灭只是一种物理现象，可当我们把它们按一按的顺序排更好后，灯的亮和灭就代表了数字了。让我们再抽象一步，灯为什么会亮呢?看电路1，是因为输出电路输出高电平，给灯通了电。因此，灯亮和灭就可以用电路的输出是高电平还是低电平来替代了。这样，数字就和电平的高、低联系上了。(请想一下，我们还看到过什么样的类似的例子呢?(海军之)灯语、旗语，电报，甚至红、绿灯)
2.位的含义：
通过上面的实验我们已经知道：一盏灯亮或者说一根线的电平的高低，可以代表两种状态：0和1。实际上这就是一个二进制位，因此我们就把一根线称之为一“位”，用BIT表示。
3.字节的含义：
一根线可以表于0和1，两根线可以表达00，01，10，11四种状态，也就是可以表于0到3，而三根可以表达0-7，计算机中通常用8根线放在一起，同时计数，就可以表过到0-255一共256种状态。这8根线或者8位就称之为一个字节(BYTE)。不要问我为什么是8根而不是其它数，因为我也不知道。(计算机世界是一个人造的世界，不是自然界，很多事情你无法问为什么，只能说：它是一种规定，大家在以后的学习过程中也要注意这个问题)
一、存储器的工作原理：
1、存储器构造
存储器就是用来存放数据的地方。它是利用电平的高低来存放数据的，也就是说，它存放的实际上是电平的高、低，而不是我们所习惯认为的1234这样的数字，这样，我们的一个谜团就解开了，计算机也没什么神秘的吗。

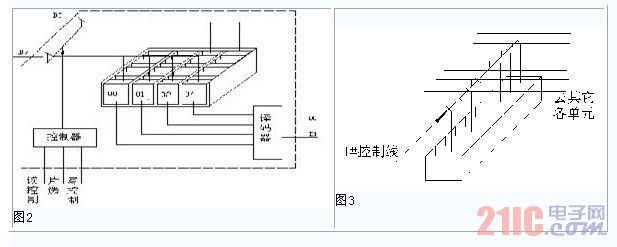

让我们看图2。这是一个存储器的示意图：一个存储器就象一个个的小抽屉，一个小抽屉里有八个小格子，每个小格子就是用来存放“电荷”的，电荷通过与它相连的电线传进来或释放掉，至于电荷在小格子里是怎样存的，就不用我们操心了，你可以把电线想象成水管，小格子里的电荷就象是水，那就好理解了。存储器中的每个小抽屉就是一个放数据的地方，我们称之为一个“单元”。
有了这么一个构造，我们就可以开始存放数据了，想要放进一个数据12，也就是00001100，我们只要把第二号和第三号小格子里存满电荷，而其它小格子里的电荷给放掉就行了(看图3)。可是问题出来了，看图2，一个存储器有好多单元，线是并联的，在放入电荷的时候，会将电荷放入所有的单元中，而释放电荷的时候，会把每个单元中的电荷都放掉，这样的话，不管存储器有多少个单元，都只能放同一个数，这当然不是我们所希望的，因此，要在结构上稍作变化，看图2，在每个单元上有个控制线，我想要把数据放进哪个单元，就给一个信号这个单元的控制线，这个控制线就把开关打开，这样电荷就可以自由流动了，而其它单元控制线上没有信号，所以开关不打开，不会受到影响，这样，只要控制不同单元的控制线，就可以向各单元写入不同的数据了，同样，如果要某个单元中取数据，也只要打开相应的控制开关就行了。
2.存储器译码
那么，我们怎样来控制各个单元的控制线呢?这个还不简单，把每个单元元的控制线都引到集成电路的外面不就行了吗?事情可没那么简单，一片27512存储器中有65536个单元，把每根线都引出来，这个集成电路就得有6万多个脚?不行，怎么办?要想法减少线的数量。
我们有一种方法称这为译码，简单介绍一下：一根线可以代表2种状态，2根线可以代表4种状态，3根线可以代表几种，256种状态又需要几根线代表?8种，8根线，所以65536种状态我们只需要16根线就可以代表了。
3.存储器的选片及总线的概念

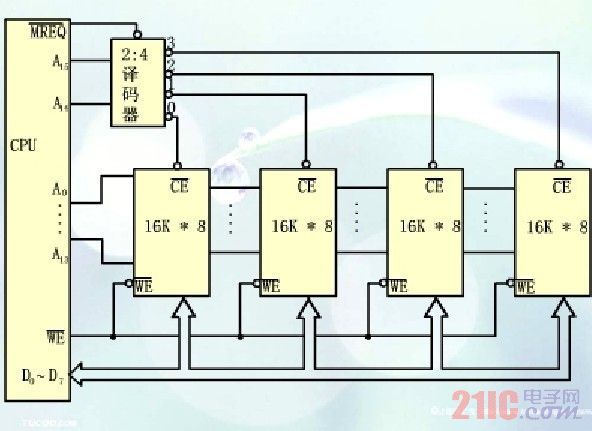

至此，译码的问题解决了，让我们再来关注另外一个问题。送入每个单元的八根线是用从什么地方来的呢?它就是从计算机上接过来的，一般地，这八根线除了接一个存储器之外，还要接其它的器件，如图4所示。这样问题就出来了，这八根线既然不是存储器和计算机之间专用的，如果总是将某个单元接在这八根线上，就不好了，比如这个存储器单元中的数值是0FFH另一个存储器的单元是00H，那么这根线到底是处于高电平，还是低电平?岂非要打架看谁历害了?所以我们要让它们分离。办法当然很简单，当外面的线接到集成电路的引脚进来后，不直接接到各单元去，中间再加一组开关(参考图4)就行了。平时我们让开关打开着，如果确实是要向这个存储器中写入数据，或要从存储器中读出数据，再让开关接通就行了。这组开关由三根引线选择：读控制端、写控制端和片选端。要将数据写入片中，先选中该片，然后发出写信号，开关就合上了，并将传过来的数据(电荷)写入片中。如果要读，先选中该片，然后发出读信号，开关合上，数据就被送出去了。注意图4，读和写信号同时还接入到另一个存储器，但是由于片选端不同，所以虽有读或写信号，但没有片选信号，所以另一个存储器不会“误会”而开门，造成冲突。那么会不同时选中两片芯片呢?只要是设计好的系统就不会，因为它是由计算控制的，而不是我们人来控制的，如果真的出现同时出现选中两片的情况，那就是电路出了故障了，这不在我们的讨论之列。
从上面的介绍中我们已经看到，用来传递数据的八根线并不是专用的，而是很多器件大家共用的，所以我们称之为数据总线，总线英文名为BUS，总即公交车道，谁者可以走。而十六根地址线也是连在一起的，称之为地址总线。
