AVR单片机的并口ISP下载线
为了给AVR单片机业余爱好者,尤其大学生DIY 一条ISP下载线,可以一线打天下,开发所有AVR系列各种封装的AVR单片机,特提供二种成熟电路供DIY。应注意电路接线及电源不能接错,造成器件损坏后果自负。说明:双龙电子提供的SL-DIY系列功能板,有的配有ISP并口下载电缆线。

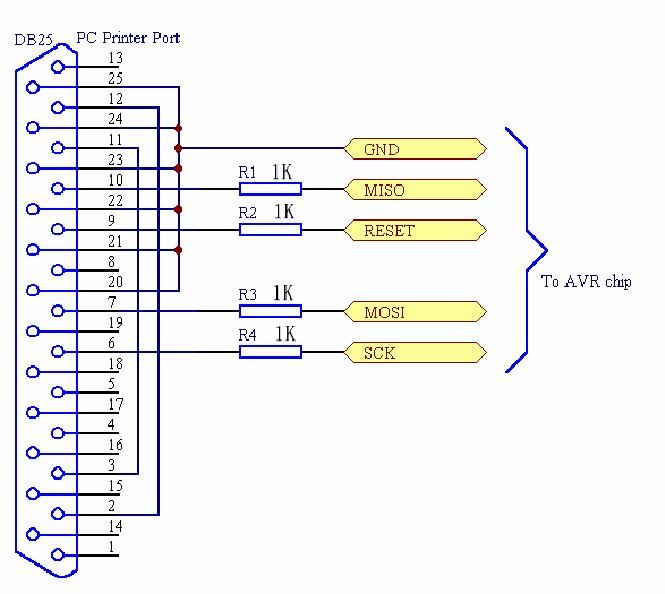

图1 最简单的ISP并口下载线电原理图
图2 标准并口ISP下载插座接线功能图

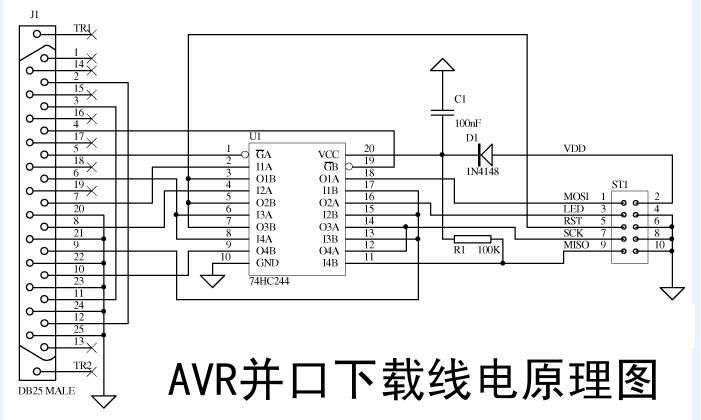

图3 具有信号隔离的并口下载线电原理图
