51单片机引脚详解

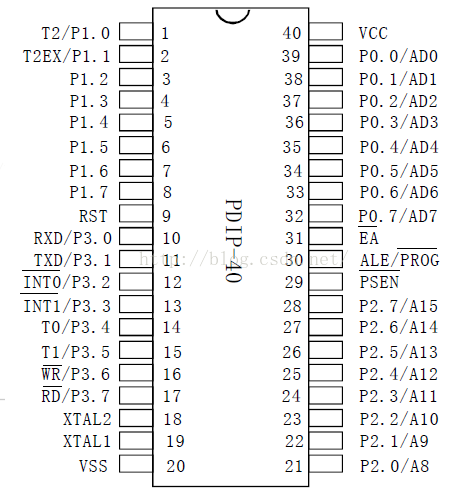

一、51单片机引脚图
二、引脚说明
主电源引脚（2根）
VCC(Pin40)：电源输入，接＋5V电源
GND(Pin20)：接地线
2、外接晶振引脚（2根）
XTAL1(Pin19)：片内振荡电路的输入端
XTAL2(Pin20)：片内振荡电路的输出端
3、控制引脚（4根）
RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位。
ALE/PROG(Pin30)：地址锁存允许信号
PSEN(Pin29)：外部存储器读选通信号
EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。
4、可编程输入/输出引脚（32根）
51单片机有4组8位的可编程I/O口，分别为P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。
PO口（Pin39～Pin32）：8位双向I/O口线，名称为P0.0～P0.7。
P1口（Pin1～Pin8） ：8位准双向I/O口线，名称为P1.0～P1.7。
P2口（Pin21～Pin28）：8位准双向I/O口线，名称为P2.0～P2.7 。
P3口（Pin10～Pin17）：8位准双向I/O口线，名称为P3.0～P3.7。
