DDR相关名词解释

关键字:ddr 存储 华邦 作者: 来源: 发布时间:2019-08-29  浏览:8

RAS:    Row Address Strobe,行地址选通脉冲;

CAS:    Column Address Strobe,列地址选通脉冲;

tRCD:  RAS to CAS Delay,RAS至CAS延迟;

CL:      CAS Latency,CAS潜伏期(又称读取潜伏期),从CAS与读取命令发出到第一笔数据输出的时间段;

RL:      Read Latency,读取潜伏期;

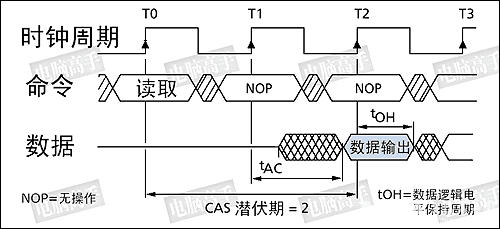

tAC:    Access Time from CLK,时钟触发后的访问时间,从数据I/O总线上有数据输出之前的一个时钟上升沿开始到数据传到I/O总线上止的这段时间;

 Access Time from CLK

tWR:        Write Recovery Time,写回,保证数据的可靠写入而留出足够的写入/校正时间,被用来表明对同一个bank的最后有效操作到预充电命令之间的时间量;

BL:           Burst Lengths,突发长度,突发是指在同一行中相邻的存储单元连续进行数据传输的方式,连续传输所涉及到存储单元(列)的数量就是突发长度(SDRAM),在DDR SDRAM中指连续传输的周期数;

Precharge:L-Bank关闭现有工作行,准备打开新行的操作;

AL:        Additive Latency,附加潜伏期(DDR2);

WL:       Write Latency,写入命令发出到第一笔数据输入的潜伏期;

tRAS:       Active to Precharge Command,行有效至预充电命令间隔周期;

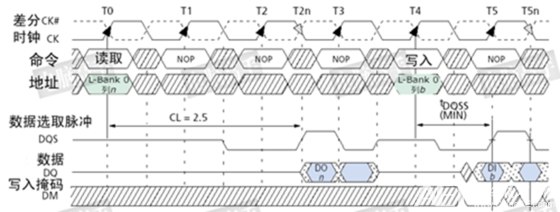

tDQSS:  WRITE Command to the first corresponding rising edge of DQS,DQS相对于写入命令的延迟时间;


逻辑Bank

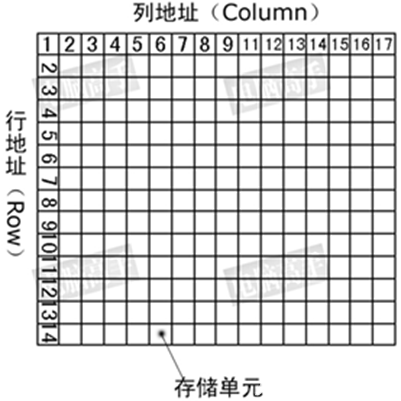

SDRAM的内部是一个存储阵列,要想准确地找到所需的存储单元就先指定一个(row),再指定一个列(Column),这就是内存芯片寻址的基本原理。

存储阵列

芯片位宽

SDRAM内存芯片一次传输率的数据量就是芯片位宽,那么这个存储单元的容量就是芯片的位宽(也是L-Bank的位宽);

存储单元数量=行数*列数(得到一个L-Bank的存储单元数量)*L-Bank的数量也可用M*W的方式表示芯片的容量,M是该芯片中存储单元的总数,单位是兆(英文简写M,精确值是1048576),W代表每个存储单元的容量,也就是SDRAM芯片的位宽,单位是bit;

DDR SDRAM内部存储单元容量是芯片位宽(芯片I/O口位宽)的一倍;

DDR2 SDRAM内部存储单元容量是芯片位宽的四倍;

DDR3 SDRAM内部存储单元容量是芯片位宽的八倍;

DDR4 SDRAM内部存储单元容量是芯片位宽的八倍。
