三分钟学华大低功耗单片机之MDK中下载与仿真
一、准备工作
使用micro-USB 将开发板与电脑相连，?打开一个已经存在的工程（工程如何建立请参考 三分学会国产低功耗华大单片机一 （MDK中新建工程））。
二、工程的编译

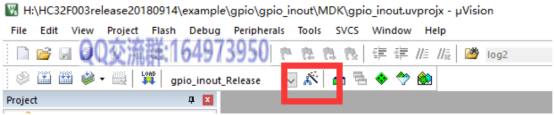

点击魔法棒图标如下图所示。
点击Device在芯片型号选择框中选中所选单片机型号后点击OK，如下图所示。
再次点击魔法棒打开工程属性设置，点击Debug，在Use项中选中CMSIS-DAP Debugger,再点击Settings进行设置，如下图所示。
开发板连接没有问题将会出现下图所示配置。
点击Flash Download项，在Programming ?Algorithm中会看到相应型号单片机Flash的描述，点击OK关闭对话框。

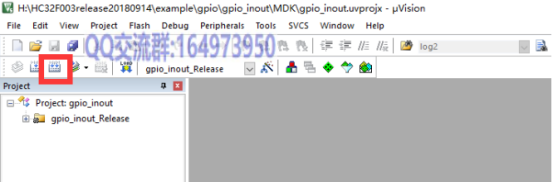

点击Project->Rebuild all target files或下图所示快捷图标完成工程的编译。

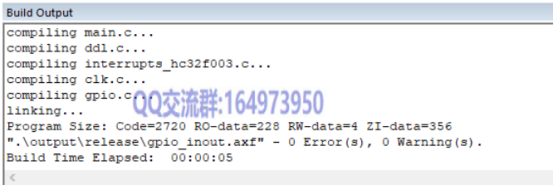

没有错误与警告，项目成功完成编译。
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
本文旨在抛砖引玉，其余具体使用欢迎加群164973950交流。
?国产低功耗华大单片机主力型号如下：
HC32F003 HC32F005 HC32L110 HC32F030 HC32L136 HC32M140 HC32F146 HC32L150 HC32L156
芯片相关资料下载链接：https://blog.csdn.net/lvk/article/details/85260690
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
三、工程的下载

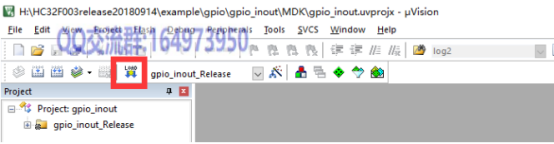

工程成功编译后，点击下图所示下载图标就可以把编译好的程序下载到MCU之中。

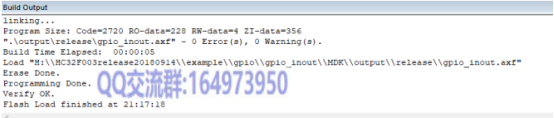

下载完成会出现如下提示。
四、工程的仿真

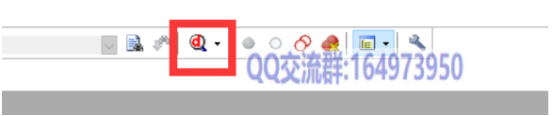

工程编译没有问题点击下图所示图标即可开始仿真。
进入仿真界面后点击下图图标可以把想要观察的外设寄存器调出。
成功调出的GPIO寄存器如下所示。
之后就可以根据自己的想法进行相应的仿真。
