HC32L130国产超低功耗华大MCU芯片介绍
华大HC32L130 系列32 位 ARM? Cortex?-M0+ 微控制器
HC32L130 系列是一款旨在延长便携式测量系统的电池使用寿命的超低功耗、宽电压工作范围的 MCU。集成 12 位 1M sps 高精度 SARADC，以及集成了比较器、运放、内置高性能 PWM 定时器、LCD 显示、多路 UART、SPI、I2C 等丰富的通讯外设，内建 AES、RNG 等信息安全模块，具有高整合度、高抗干扰、高可靠性和超低功耗的特点。本产品内核采用 Cortex-M0+ 内核，配合成熟的 Keil & IAR 调试开发软件，支持 C 语言及汇编语言，汇编指令。
超低功耗 MCU 典型应用
? 智能仪表
? 传感器应用，物联网应用
? 智能交通，智慧城市，智能家居
? 火警探头，智能门锁，无线监控等智能传感器应用
? 各种对于电池供电和对于功耗苛求的便携式设备等

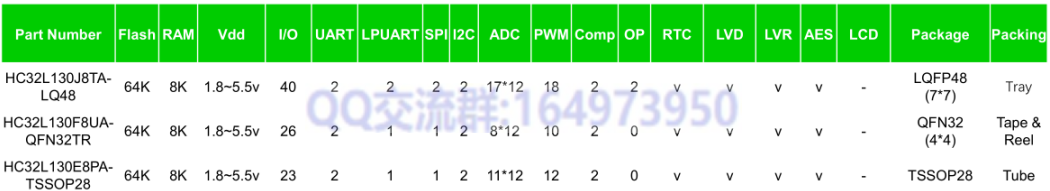

选型表
HC32L130框图及典型功耗
超低功耗 MCU产品特性
- 48MHz Cortex-M0+ 32 位 CPU 平台
- HC32L130 系列具有灵活的功耗管理系统，超低功耗性能
– 0.5μA @ 3V 深度睡眠模式：所有时钟关闭，上电复位有效，IO 状态保持，IO 中断有效，所有寄存器、RAM 和CPU 数据保存状态时的功耗
– 0.9μA @3V 深度睡眠模式+ RTC 工作
– 7μA @32.768kHz 低速工作模式：CPU和外设运行，从 FLASH 运行程序
– 35μA/MHz@3V@24MHz 睡眠模式：CPU 停止，外设运行，主时钟运行
– 130μA/MHz@3V@24MHz 工作模式：CPU 和外设运行，从 FLASH 运行程序
– 4μS 超低功耗唤醒时间，使模式切换更加灵活高效，系统反应更为敏捷
- 64K 字节 FLASH 存储器，具有擦写保护功能
- 8K 字节 RAM 存储器，附带奇偶校验，增强系统的稳定性
- 通用 I/O 管脚 ( 40IO/48PIN)
- 时钟、晶振
– 外部高速晶振 4MHz ~ 32MHz
– 外部低速晶振 32.768KHz
– 内部高速时钟 4/8/16/22.12/24MHz
– 内部低速时钟 32.8/38.4KHz
– PLL 时钟 8MHz ~ 48MHz
– 硬件支持内外时钟校准和监控
- 定时器/计数器
– 3 个 1 通道互补通用 16 位定时器
– 1 个 3 通道互补输出 16 位定时器
– 1 个低功耗 16 位定时器
– 3 个高性能 16 位定时器/计数器，支持PWM 互补，死区保护功能
– 1 个可编程 16 位定时器 PCA，支持捕获比较，PWM 输出
– 1 个超低功耗脉冲计数器 PCNT
– 1 个 20 位可编程看门狗电路，内建专用 10kHz 振荡器提供 WDT 计数
- 通讯接口
– 2 路 UART 标准通讯接口
– 2 路 LPUART 低功耗通讯接口，深度睡眠模式下可工作
– 2 路 SPI 标准通讯接口
– 2 路 I2C 标准通讯接口
- 蜂鸣器频率发生器，支持互补输出
- 硬件万年历 RTC 模块
- 硬件 CRC-16/32 模块
- 硬件 32 位除法器
- AES-128 硬件协处理器
- RNG 随机数发生器
- 2 通道 DMAC
- 4*40 / 6*38 / 8*36 LCD 驱动
- 全球唯一 16 字节 ID 号
- 12位1Msps采样的高速高精度 SARADC，内置运放，可测量外部微弱信号
- 集成 3 个多功能运算放大器
- 集成 6 位 DAC 和可编程基准输入的 2路电压比较器
- 集成低电压侦测器，可配置 16 阶比较电平，可监控端口电压以及电源电压
- SWD 调试解决方案，提供全功能调试器
- 工作条件：-40 ~ 85℃，1.8 ~ 5.5V
- 封装形式：QFN32,LQFP48,TSSOP28
