华大单片机HC32F030开发板上手入门

关键字: 开发板 华大单片机 作者: 来源: 发布时间:2020-06-08 浏览:18

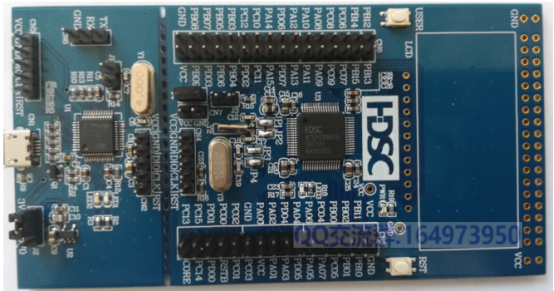

今天YTX应用工程师为大家介绍下国产超低功耗华大MCUHC32F030开发板上手后的入门操作。HC32F030开发板(如下图所示)分为板载调试模块(左半部分)和MCU开发电路(右半部分)。二者中间通过邮票孔相连,如果将板子从中间掰开,板载调试模块就可以当一个CMSIS-DAP的仿真器来使用。此开发电路主芯片是华大半导体HDSC的HC32F030K8TA,8K RAM,64K Flash,64PIN TSSOP封装MCU。

一、准备工作

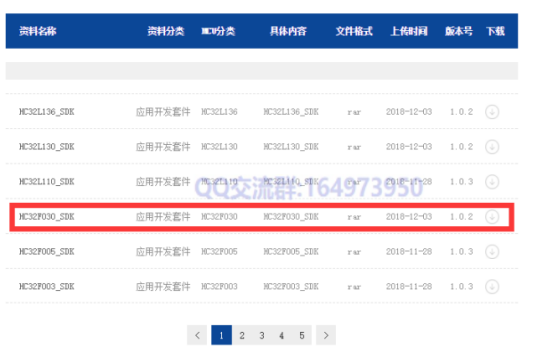

我们可以到华大半导体官网上下载专区下载HC32F030_SDK应用开发套件。如下图所示。这个套件中包含了HC32F030芯片的数据手册、用户手册、集成开发环境支持包、开发板原理图、库文件及样例、用户开发手册、仿真器编程器软件及使用说明、最小开发工程模板和应用笔记。将下载好的应用开发套件解压备用。

二、驱动安装

通过在板调试模块实现编译器和烧录器功能时,需安装虚拟串口驱动。大多数的情况下电脑可以自行驱动起来。驱动不成功可以安装虚拟串口驱动 cdc drivers,以 Windows7_x64 为例,按以下步骤安装:

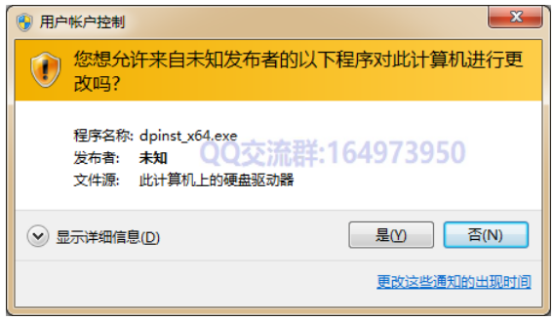

1. 打开虚拟串口驱动存放目录,选择cdc drivers/win7/x64,点击dpinst_x64.exe,选择【是】进入下一步;

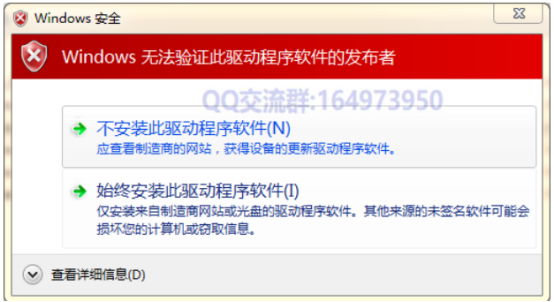

2.选择【始终安装此驱动程序软件(I)】进行安装;

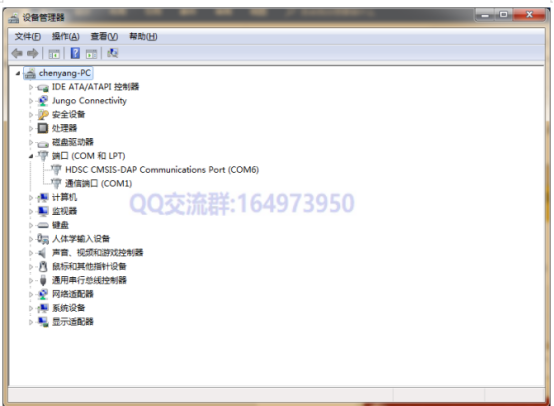

3. 通过 micro-USB 线将开发板与电脑连接,正确安装驱动后会在端口(COM和LPT)下面会显示HDSC CMSIS-DAP Communications Port(COM X)。

三、支持包安装

以MDK为例,在集成开发环境支持包的文件夹下找到MDK_IDE文件夹,双击HDSC.HC32F030.1.0.0.pack文件,芯片的MDK支持包会自动安装到MDK的相应目录中。

编辑:admin 最后修改时间:2020-06-09
