航顺芯片HK32F103xC/D/E USB枚举情况分析
HK32F103x/C/D/E是 航顺芯片公司推出的中大容量的32位MCU芯片，内部集成丰富且强大的外设，如SPI/IIC/UART/USB/FSMC/SDIO等。有客户在快速替换使用过程中，遇到过使用HAL库的USB枚举失败的情况：直接插入电脑USB口是枚举失败，不能识别；经过HUB插入的话能识别，但是驱动有问题（带黄色三角形、感叹号）。

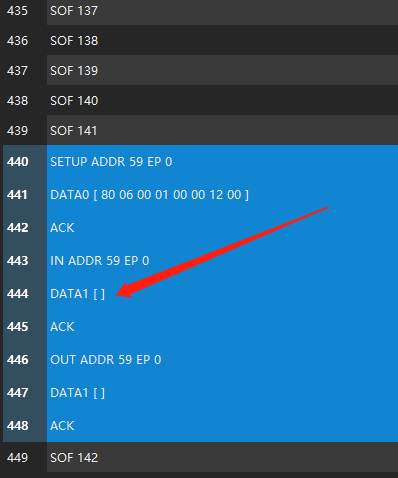

通过逻辑分析仪+DSView上位机进行跟踪，分析通信数据，注意到通信异常，如下红色箭头所指：
进一步分析确认（根本原因）：

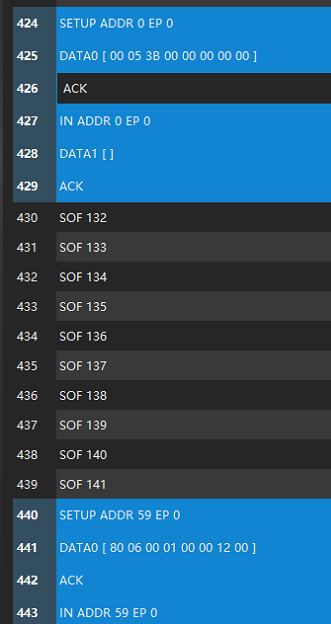

在设定地址的包之后（条件1），接着下一个获取设备描述符的请求包（setup）来了之后（条件2），芯片会把Tx状态设置为Valid（而不是预期的NAK），导致在随后的IN包来了之后马上发出DATA1[]，即还未来得及填充有效数据。所以导致后续枚举失败。
解决方案：

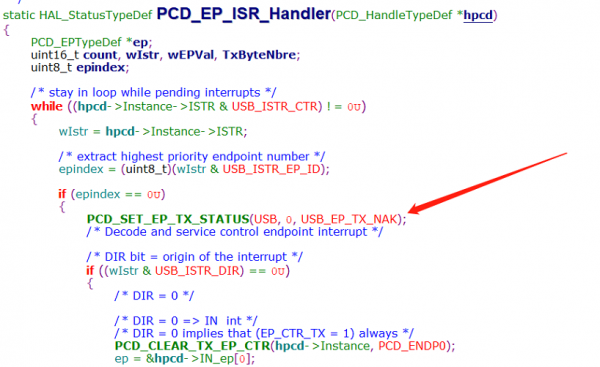

进入USB中断处理函数PCD_EP_ISR_Handler()里面，把USB端点0的Tx状态设置为NAK即可，即添加上以下这句就可以了：PCD_SET_EP_TX_STATUS(USB, 0, USB_EP_TX_NAK);
添加之后，可以正常枚举（如下）和进行USB通信功能。
