航顺芯片HK32F103系列的flash读保护应用及注意事项
HK32F103xC/D/E作为32位MCU，防止应用代码被非法读取非常重要，除了常规的加解密模块对flash内容进行加解密，HK32F103还提供读、写保护功能。其中读保护功能一旦使能，则外部工具无法读取主片区flash内容，起到保护作用。
嵌入式Flash可以跟通用存储空间一样进行直接寻址访问。任何对Flash内容的读操作都须经过专门的判断过程。取指令和取数据都是通过AHB总线读取访问。它主要的工作就是产生控制信号，然后读取Flash里面的信息。
HK32F103x/C/D/E的选项字节说明
选项字节由用户根据应用配置（例如：可以选择使用硬件看门狗或软件看门狗）。对于0x1FFF F800~0x1FFFF810地址的选项字，在选项字节中每个32位的字被划分为下述格式：
选项字节格式：
注意1：编程时，反码由硬件自动实现，软件写无效。选项字节的组织结构如下表所示。选项字节可以从下表列出的存储器地址读出，或从选项字节寄存器 (FLASH_OBR) 读出。
注意2：新写入的选项字节(用户的或读/写保护的)，在系统复位后才生效。

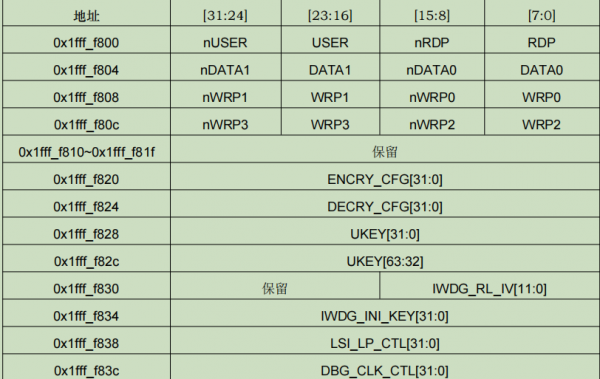

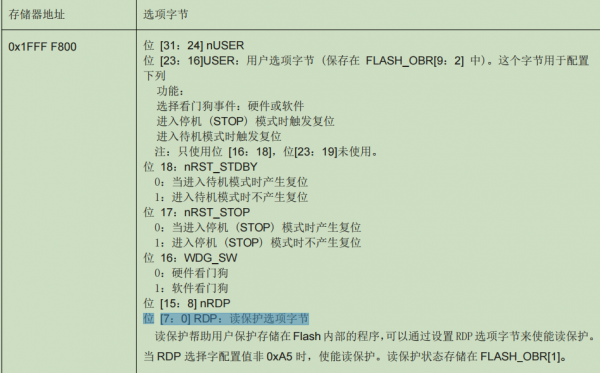

选项字节结构:
当RDP选择字配置值为非0xA5时，使能读保护。
当RDP选择字配置值为0xA5时，解除读保护，这个操作会引发一次主闪存的整片擦除。
读保护状态存储在FLASH_OBR的bit1。
HK32F103x/C/D/E的读保护在使用过程中需要注意的地方
问题描述：
当HK32F103xCxDxE在读保护作用下，客户使用Keil+S**T-Link调试器进行下载，虽然提示下载不成功，但是芯片内部的代码部分被擦除。有客户反馈，下载不成功，要保持设备原有功能正常。

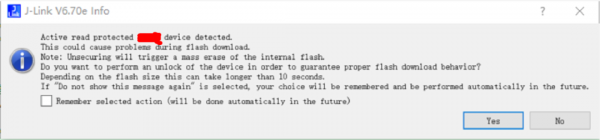

Keil+Jlink 没有该问题。因为Jlink，会在下载前，可选择地去除读保护，如下：
根本原因：
HK32F103xCxDxE 在读保护模式下，debugger选择Sector Erase，会将前4KB以外的空间擦除掉。
解决方案：

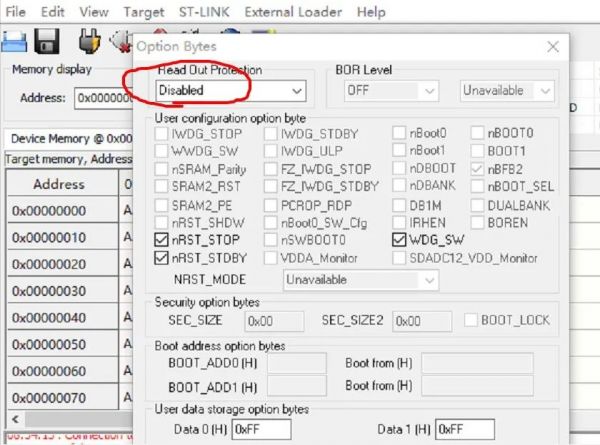

用 S**T-Link Utility上位机先去掉读保护，再下载或者仿真。如下，[Target]-->[Option Bytes]：
