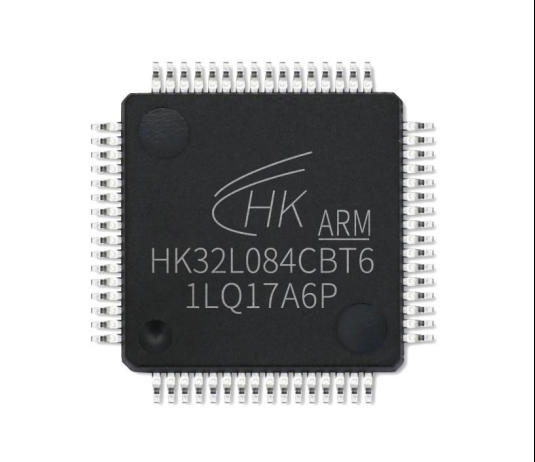

世界级超低能耗10nA HK32L084CBT6在AIOT及物联网领域的应用
随着AIOT及物联网大数据技术的发展，丰富了人们生活的同时也带来了极大的便利，在足不出户的情况下就能通过网络远程完成自己的工作，这时候网络通讯就需要很多的网络节点通过不同的传感器采集相关的数据。在很多应用场合包括移动产品应用、野外数据采集等就需要使用到低能耗、超低能耗的产品，而作为产品的核心部分的控制芯片-低能耗MCU就显得尤为重要了，既要能及时准确的采集相应数据，也需要有超常的待机时间。
航顺芯片通过多年的技术积累，使用公司独创的超低能耗7nA设计平台研发设计推出了基于ARM Cortex-M0的HK32L08X家族的超低能耗芯片，其性能及能耗均达到行业中国最低能耗。
HK32L08x家族支持丰富的功耗模式(Sleep、LowPowerRun、NormalStop、LowPowerStop、Standby)，特别是拥有航顺TM专利的LowPowerStop模式，为客户提供低至450nA @3.3v，10us快速唤醒的超低能耗性能。HK32L08x家族在shutdown的关机模式下电流低至10nA并可以通过外部引脚唤醒。

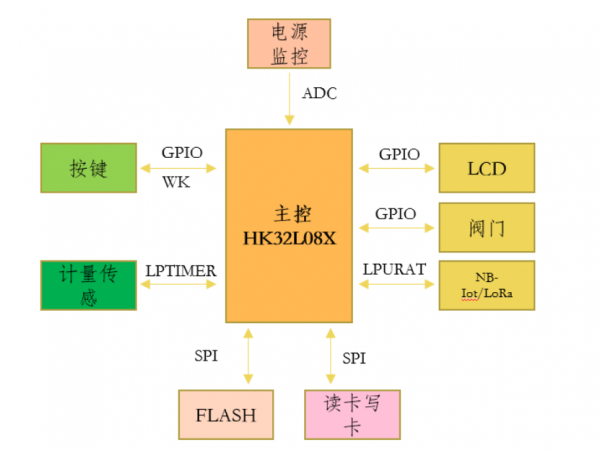

HK32L08X在智能燃气仪表中的应用
产品特点
l工作电压范围
n单电源域：主电源VDD1.8 ~ 4.2V、2.7~ 5.5V
lARM Cortex-M0 Core
n最高时钟频率：48MHz
n24位System Tick计时器
n支持CPUEvent信号输入至MCU引脚，实现与板级其它SOC CPU的联动
nSWD调试端口
n支持独立看门狗和窗口看门狗
l存储器
n高达128KByte的Flash存储器。
uCPU主频不高于24MHz时，支持0等待总线周期。具有代码安全保护功能，可分别设置读保护和写保护；可以加密Flash上存储的指令和数据，防止Flash内容被物理攻击。
u支持ECC功能
n高达20KByteSRAM，没有HWParity功能
n内置EEPROM可选
l典型工作电流
n动态功耗:88uA/MHzin Run Mode
n支持LowPowerRun Mode、Normal Stop Mode、Low Power Stop Mode、Standby Mode
l芯片时钟源
n外部HSE：支持4~16MHz晶振，典型8MHz晶振
n外部LSE：32.768KHz晶振
n内部HSI RC振荡器时钟
u8MHz/16MHz/32MHz/48MHz可配置
n内部MSI RC振荡器时钟
u65.5K/131K/262.1K/524.3K/1.049M/2.097M/4.194M可配置
n内部LSI时钟：40KHz
nPLL 时钟
n支持三个管脚输入时钟
l芯片内部系统时钟源
n芯片所有时钟源都可选择为系统时钟，包括慢速时钟LSI和LSE。用户可根据应用的功耗和性能要求灵活选择系统时钟。
l复位
n外部管脚复位
n电源上电复位
n软件复位
n看门狗（IWDT和WWDT）计时器复位
n低功耗模式复位
l低电压检测（PVD）
n八个等级检测电压门限可调
n上升沿和下降沿可配置
l一个12位SAR ADC转换器
n高达16个外部模拟信号输入通道
n最高转换器频率：1.14Mbps
nVDDA外部基准电压输入
n支持自动连续转换、扫描转换
l一个12位DAC转换器
l二个模拟比较器
l二个模拟运算放大器
l温度传感器
n模拟输出内部连接到A/D转换器独立通道
l支持段式液晶驱动，8Com*28Seg或者4Com*32Seg
l通用串行通讯接口
n二个USART，支持主同步SPI和调制解调器控制，具有ISO7816接口、LIN、IrDA能力自动波特率检测和唤醒特性
n二个UART
n一个LPUART
n二个高速SPI，有4至16个可编程比特帧，有复用的I2S接口
n二个I2C，支持极速模式（1Mbit/s），SMBus/PMBus，可从停止模式唤醒
n一个USB2.0 High-Speed Device，支持免晶体应用方案
l定时器
nTIM1高级控制定时器，有6通道PWM输出，以及死区生成和紧急停止功能
nTIM2/TIM3通用定时器
nLPTIM1/2/3低功耗定时器
l一个蜂鸣器频率发生器
l通用输入输出IO
n高达51个GPIO引脚，部分IO支持5V Tolerant
n所有GPIO引脚可配置为外部中断输入
n提供最高20mA驱动电流
l五通道的DMA控制器，支持Timers、ADC、SPIs、I2Cs、USARTs等多种外设触发
l支持多种安全加密模块
nCRC计算模块
n支持AES128
n支持TRNG
l定点数除法/开方运算单元
n支持32位定点数除法，可同时得到商和余数
n支持32位定点数高精度开方
l支持RTC日历，具有闹钟，可从停止/待机状态周期唤醒。集成20字节备份寄存器。
l支持四个可编程逻辑单元，处理简单的逻辑运算。
l支持96Bit唯一识别码
l工作温度范围：-40oC ~ 85oC
l可靠性
n通过HBM2000V/CDM500V/MM200V/LU等级测试
HK32L08x家族应用领域非常广泛，包括物联网低能耗传感器终端、水表、电表、气表、ETC、智能手表、运动手环、无人机飞控、云台控制、玩具产品、家用电器、智能机器人等。
如需要了解更多航顺MCU产品，请联系航顺核心代理商，颖特新科技，或者扫码联系我们！
在之前的介绍中，我们为大家介绍了《航顺芯片HK32L系列世界级超低功耗10nA已批量交货》，产品已批量生产，无需担心供货问题！
