航顺芯片HK32F030MF4P6应用于设计家用环境监测艺术摆件
简介:基于航顺HK32F030MF4P6设计的家用环境监测艺术摆件开源协议: CC-BY-NC-SA 3.0
概述
基于航顺HK32F030MF4P6设计的家用环境监测艺术摆件
温湿度传感器:SHT30/AHT20
RTC芯片:bm8563,断电使用超级电容供电
2812幻彩LED,提供特效
右下角一片OLED屏幕,用来显示具体的数值信息(时间、温湿度、其他等)
引出多余引脚,方便扩展
功能
时间、温湿度的具体数值通过OLED屏显示出来
将具体值抽象为颜色来展示在PCB半透窗上
右上角的太阳,通过从暖色调到冷色调的变化展示一天24小时时间
云朵则用来指示温度和湿度

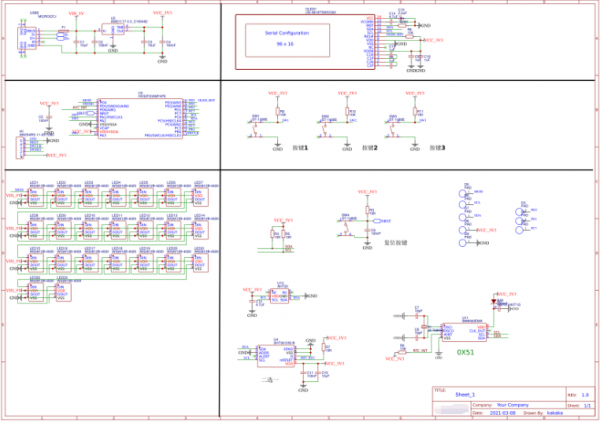

设计原理图
