航顺芯片HK32F103C8T6应用于NFC读卡器
简介：NFC读卡器。读卡资料云储存，PC调用。 电池备用电源开源协议: GPL 3.0
描述
NFC读卡器。读卡资料云储存，PC调用。
主要硬件规格：
主控芯片：HK32F103, STM32F103的价格高用不起。
NFC读写芯片：MFRC52202HN1（NXP）价格也是贵得离谱。
WIFI.BT模块ESP32-S、 本来计划ESP-32直接驱动NFC的，省主控。
OLED模块： 12864模块，7针SPI通信的。也有4针I2C的。
存储EEPROM：本来选HK的24C64。
两个线性稳压也是HK的。
功能：
NFC读取写卡。读取数据通过USB 传输给PC
读取数据通过WIFI 传输给PC 或上传云端。

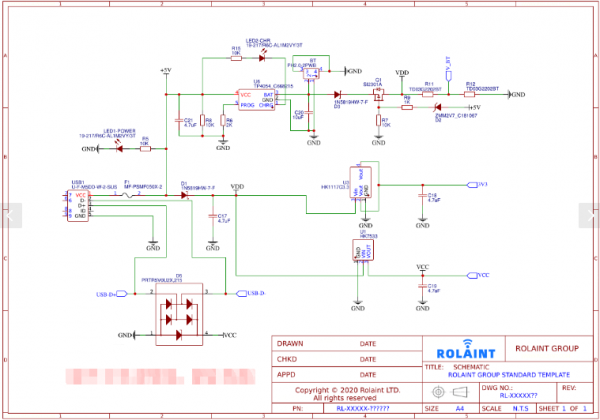

设计原理图

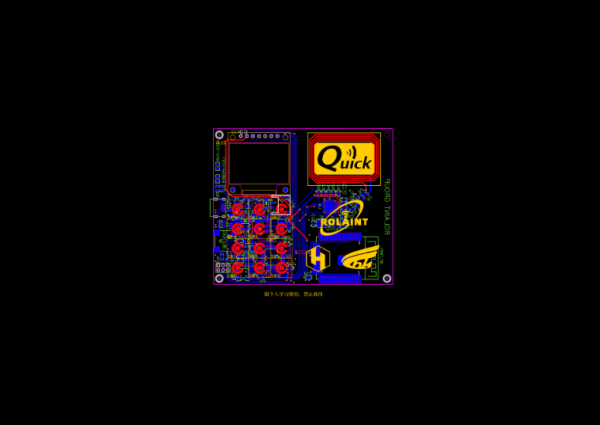

PCB
