航顺芯片HK32F103xC/D/E USB枚举情况分析（二）

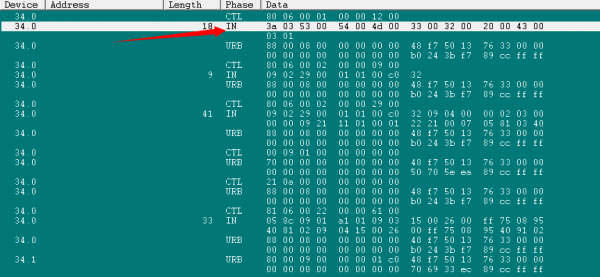

HK32F103x/C/D/E是 航顺推出的中大容量的32位MCU芯片，内部集成丰富且强大的外设，如SPI/IIC/UART/USB/FSMC/SDIO等。有客户在快速替换使用过程中，遇到过使用HAL库的USB枚举失败的情况：VID/PID值等设备描述符内容不正确。使用bus hound捕获USB包，观察设备描述符内容，如下红色箭头所指IN包数据部分，大多数时候是不对的，即不是预期值，偶发是对的。

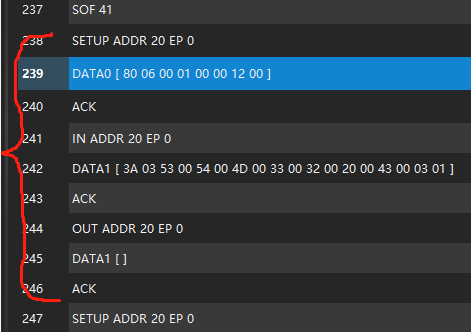

通过分析客户代码，且使用逻辑分析仪+DSview跟踪USB通信数据，发现是在枚举过程中，第三次获取设备描述符的时候出错，如下：
进一步分析发现并确认（根本原因）：
USB设备在收到STALL之后的下一条SETUP的情况下，硬件会设置Tx状态为Valid，这导致接下来IN包来了之后，USB直接就把还未准备好的数据发送给主机，即发送的数据不是预设值/乱码，例如一部分为本次要发送的数据，另外一部分为上一次的数据。
解决方案：

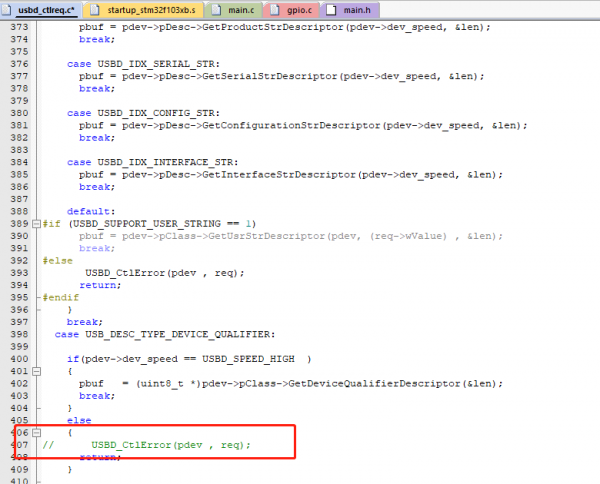

屏蔽掉软件设置STALL的代码，例如在HAL库的HID类，屏蔽下图处。
如需要了解更多航顺MCU产品，请联系航顺核心代理商，颖特新科技，或者扫码联系我们！
在之前的介绍中，我们也为大家介绍了《采用航顺芯片HK32F030R8开发的离线串行Flash烧录器》，也是目前我们主推的非常成熟的解决方案！
