航顺芯片HK32F030F4P6应用于华为双千兆双频ONT光猫

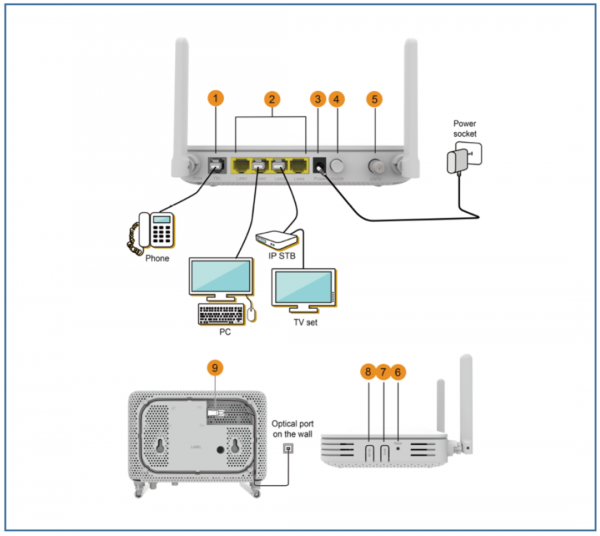

华为双千兆双频ONT光猫EchoLife EG8143A5是华为全光接入解决方案中的路由型ONT。它利用GPON技术为用户实现超宽带接入。高转发性能保证了用户对语音、数据、高清视频业务的体验，为客户提供了理想的全光接入解决方案和面向未来的业务支撑能力。本ONT光猫连接电话或传真机的端口、PC或IP机顶盒(STBs)接口、CATV电视接口等。

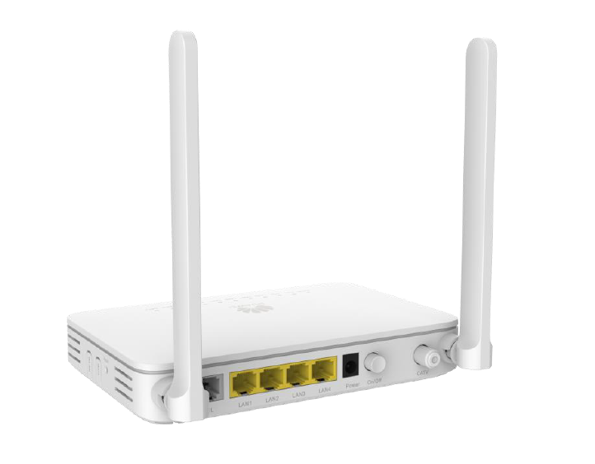

ONT型光猫实物图
光纤的特点是：
1、灵敏度高，不受电磁噪声之干扰。2、体积小、重量轻、寿命长、价格低廉。
3、绝缘、耐高压、耐高温、耐腐蚀，适用特殊环境之工作。
4、几何形状可依环境要求调整，讯号传输容易。

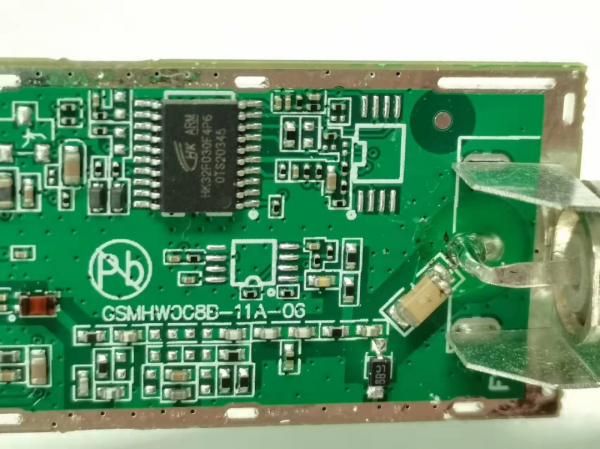

产品核心板实物图

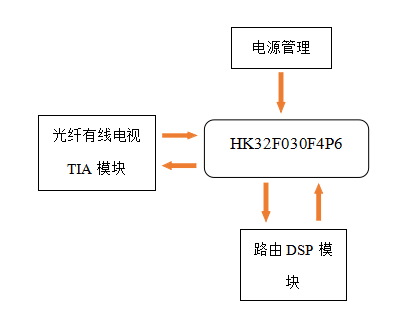

产品系统框图
产品主要参数产品名称：全光接入路由型ONT* MCU 型号：HK32F030F4P6
供电方式：AC-DC变压器
额定输入：DC12V/1A
技术规格：
●4Ethernet port(1GE+3FT)
●1 POTS port
●1CATV port
●2.4GHz WI-FI
环境温度:0℃~ +40℃
环境湿度:5% ~ 95%(无凝露)
尺寸(高×宽×深):34mm × 175mm × 115mm(不含外置天线和pad)
重量:约235g
最大系统功耗:8.2 W
航顺HK32F030系列MCU主要规格
? CPU
●ARM Cortex-M0内核
●最高时钟频率：72MHz
●24位System Tick定时器
●支持CPU Event信号输入至MCU引脚，实现与板级其它SOC CPU的联动
? 工作电压范围
●单电源域：主电源VDD为2.0 V ~ 5.5V
? 工作温度范围：-40℃ ~ +105℃
? VDD典型工作电流
●运行(Run)模式：13.23 mA/72MHz@3.3V
●睡眠(Sleep)模式：5.44 mA@3.3V
●停机(Stop)模式：LDO低功耗10 μA@3.3V
? 存储器
●最高64 Kbyte的Flash存储器
●CPU主频不高于24 MHz时，支持零等待总线周期
●具有代码安全保护功能，可分别设置读保护和写保护
●支持存储于Flash的指令和数据加密，以防止Flash内容被物理攻击
●10 Kbyte SRAM（不支持硬件校验功能）
? 时钟
●外部HSE：4~16 MHz，典型频率为8 MHz
●外部LSE：32.768 kHz
●片内HSI：8 MHz/14 MHz/56 MHz
●片内LSI：40 kHz
●PLL时钟
●芯片管脚输入时钟
? DMA
●5个通道的DMA控制器
●支持Timer、ADC、SPI、I2C、USART等多种外设触发
? 安全加密: CRC计算单元
? 数据通信接口
●2个USART：支持主同步 SPI和调制解调器控制，具有 ISO7816接口、LIN、IrDA能力、自动波特率检测和唤醒特性
●2个高速SPI：支持 4至16个可编程比特帧和复用的 I2S接口
●2个I2C：支持极速模式（1 Mbit/s）、SMBus和PMBus，可从停机模式唤醒
? 定时器
●1个高级控制定时器（TIM1）
●5个通用定时器（TIM3/TIM14/TIM15/TIM16/TIM17）
●1个基本定时器（TIM6）
? 日历 RTC，具有闹钟功能，可从停机 /待机模式周期唤醒
? 片内模拟电路
●1个12位的ADC：16个外部模拟信号输入通道，支持最高1 MSPS采样频率的自动连续转换和扫描转换
●1个温度传感器：模拟输出在内部连接到A/D转换器独立通道
? 定点数除法/开方运算单元
●支持32位定点数除法，可同时获得商和余数
●支持32位定点数高精度开方
? 可靠性
●通过HBM2000V/CDM500V/MM200V/LU等级测试
如需要了解更多航顺MCU产品，请联系航顺核心代理商，颖特新科技，或者扫码联系我们！
在之前的介绍中，我们也为大家介绍了《航顺芯片HK32F030F4P6应用于华为全屋智能5G光猫》，也是目前我们主推的非常成熟的解决方案！
