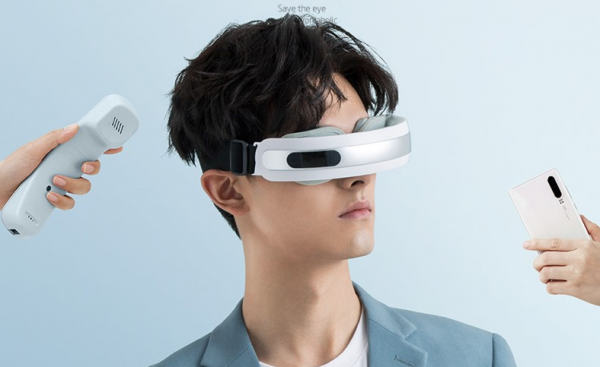

航顺芯片HK32F030K6T6应用于SKG眼部按摩仪
随着日常工作和生活中避免不了的接触到电子产品，熬夜、加班、长时间看手机、电脑等不良用眼行为使得越来越多的人感觉到眼睛的疲惫和不适，这使得可缓解视疲劳的眼部按摩仪越来越受到大家的欢迎。眼部按摩仪是结合了现代眼科理论和中医美容学原理的护眼美眼专用仪。眼睛按摩仪根据眼部的高低轮廓与不同的穴位分布精心设计而成，可有效缓解视疲劳，预防近视、弱视，也可以疏通经络、调和气血、改善眼部血液微循环，从而达到促进新陈代谢、缓解眼睛疲劳，恢复睫状肌弹性的效果。
眼部按摩仪PCB图

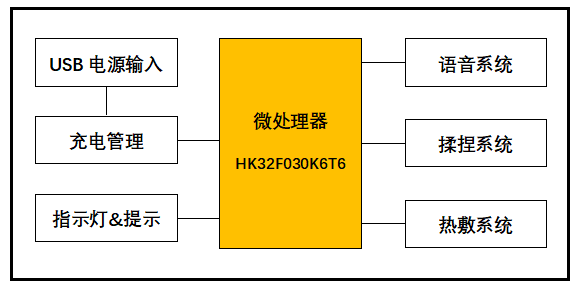

眼部按摩仪系统框图
➣CPU
●ARM Cortex-M0内核
●最高时钟频率：72MHz
●24位System Tick定时器
●支持CPU Event信号输入至MCU引脚，实现与板级其它SOC CPU的联动
➣工作电压范围
●单电源域：主电源VDD为2.0 V ~ 5.5V
➣工作温度范围：-40℃ ~ +105℃
➣VDD典型工作电流
●运行(Run)模式：13.23 mA/72MHz@3.3V
●睡眠(Sleep)模式：5.44 mA@3.3V
●停机(Stop)模式：LDO低功耗10 μA@3.3V
➣存储器
●最高64 Kbyte的Flash存储器
●CPU主频不高于24 MHz时，支持零等待总线周期
●具有代码安全保护功能，可分别设置读保护和写保护
●支持存储于Flash的指令和数据加密，以防止Flash内容被物理攻击
●10 Kbyte SRAM（不支持硬件校验功能）
➣时钟
●外部HSE：4~16MHz，典型频率为8MHz
●外部LSE：32.768kHz
●片内HSI：8 MHz/14MHz/56MHz
●片内LSI：40kHz
●PLL时钟
●芯片管脚输入时钟
➣DMA
●5个通道的DMA控制器
●支持Timer、ADC、SPI、I2C、USART等多种外设触发
➣安全加密: CRC计算单元
➣数据通信接口
●2个USART：支持主同步 SPI和调制解调器控制，具有 ISO7816接口、LIN、IrDA能力、自动波特率检测和唤醒特性
●2个高速SPI：支持4至16个可编程比特帧和复用的I2S接口
●2个I2C：支持极速模式（1 Mbit/s）、SMBus和PMBus，可从停机模式唤醒
➣定时器
●1个高级控制定时器（TIM1）
●5个通用定时器（TIM3/TIM14/TIM15/TIM16/TIM17）
●1个基本定时器（TIM6）
➣日历 RTC，具有闹钟功能，可从停机 /待机模式周期唤醒
➣片内模拟电路
●1个12位的ADC：16个外部模拟信号输入通道，支持最高1MSPS采样频率的自动连续转换和扫描转换
●1个温度传感器：模拟输出在内部连接到A/D转换器独立通道
➣定点数除法/开方运算单元
●支持32位定点数除法，可同时获得商和余数
●支持32位定点数高精度开方
➣可靠性
●通过HBM2000V/CDM500V/MM200V/LU等级测试
如需要了解更多航顺MCU产品，请联系航顺核心代理商，颖特新科技，或者扫码联系我们！
在之前的介绍中，我们也为大家介绍了航顺芯片HK32F030K6T6在额温枪及眼部按摩仪解决方案，这也是目前我们主推的非常成熟的解决方案哦！
