航顺芯片HK32F03X内部8M时钟倍频成72M解决方案
航顺芯片HK32F03X系列采用的是Cortex-M0内核架构，该系列产品均支持内部高速时钟HSI，即设计上把内部8M时钟直接作为倍频基准。这是国外S**32F03X所不具备的功能，因为其只有HSI/2，也就是4M时钟，作为倍频基准，然后通过最大16倍的PLL锁相环倍频到64MHz。而很多客户应用对主频有要求，即希望使用内部晶振让系统跑72MHz，就没办法实现。今天对航顺HK32F03X系列如何实现系统主频升级到72M做一个简单介绍。HK32F0X系列的内部时钟树
首先我们来看下HK32F0X系列的内部时钟树
图1 内部时钟树
从上面的时钟内部图我们可以看到内部产生的56MHz的时钟可以直接作为系统时钟，或者经过4分频成14MHz之后作为系统时钟和ADC时钟。本文重点介绍56M时钟经过7分频成8MHz作为HSI，然后倍频到72M的方法，这样可以省掉外部晶振，方便PCB布板，降低BOM成本。通过以下图示我们可以清晰地看到HK32F03X增加了寄存器RCC_CFGR4，其中PPSS位作为HSE和HIS的开关选择，所以我们通过设置此位为1以选择内部HSI时钟作为倍频的基准时钟。
图2 局部放大图

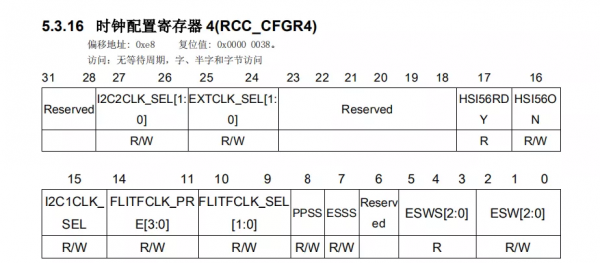

图3 CFGR4 说明
下面以MDK5(Keil5.0以上版本）编译软件来做讲解
首先我们来看下HK32F0X系列的内部时钟树
◆首先我们找到系统时钟初始化代码
我们可以看到系统时钟在void SystemInit (void) 里面初始化，而工程的启动文件startup_stm32f0xx.s里面已经调用了此函数，如下图：
所以我们只要修改SetSysClock函数里面的配置就可以了，这样不用在Main函数里面去做系统时钟的配置
◆其次定义寄存器RCC_CFGR4以及PPSS位
可以直接在system_stm32f0xx.c 文件开头定义
0x400210e8 是寄存器地址 0x00000100是位8为1 PPSS位为1
◆最后修改SetSysClock函数
增加以下一行代码 选择作为基准
修改倍频基准RCC_CFGR_PLLSRC 这个是选择来自RCC_CFGR4.PPSS

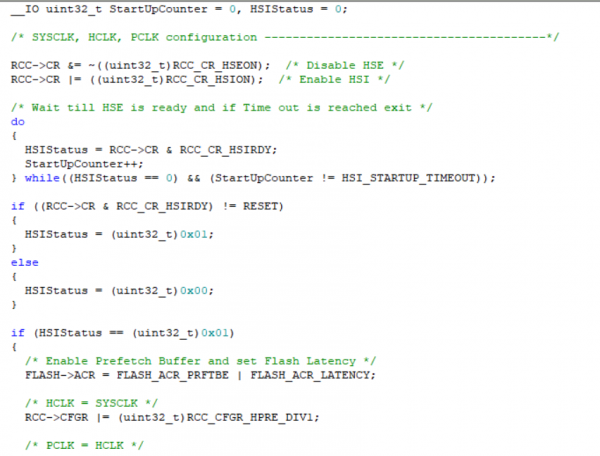

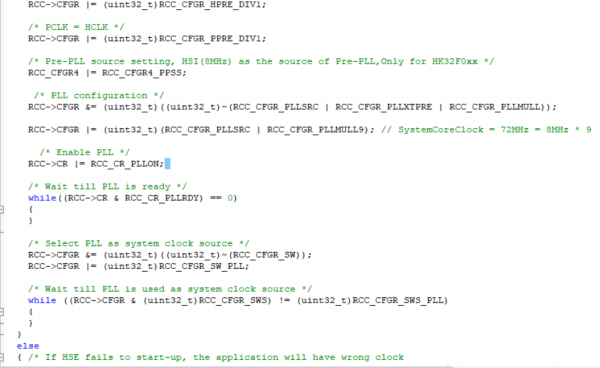

HSI作为基准时钟配置代码如下：
