航顺芯片HK32F103C8T6应用于全彩小夜灯

关键字: 航顺芯片 HK32F103C8T6 全彩小夜灯 作者: 来源: 发布时间:2022-08-10 浏览:5
无线多功能rgb闪烁+802314A
蓝牙/蓝牙mesh
WiFi/以太网
简介:HK32F103C8T6+涂鸦WR3 WIFI模组的MCU方案全彩小夜灯,可联网使用手机APP控制,可轻拍换颜色

开源协议: GPL 3.0

描述
功能

1.涂鸦WR3 WIFI模组,MCU方案通用固件,可APP控制 2.主控HK32F103C8T6(手上刚好有拆机芯片),USB供电 3.预留ISP-TFT显示屏,目前仅用于程序调试,未实现其他功能 4.SK6812 RGBW全彩灯,内部集成IC,单总线控制实现RGB调色及暖光灯控制 5.集成SW520D高灵敏震动开关,用于实现拍打小夜灯换颜色的功能 6.用户按键、LED各一个,按键按下配网,同时LED快闪,配网成功LED熄灭,成功联网LED常亮

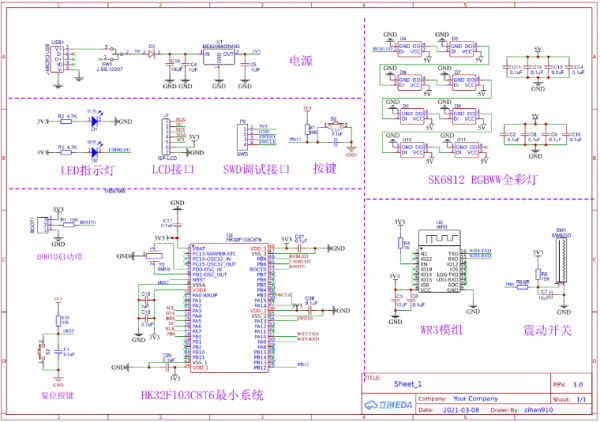

设计原理图

设计原理图

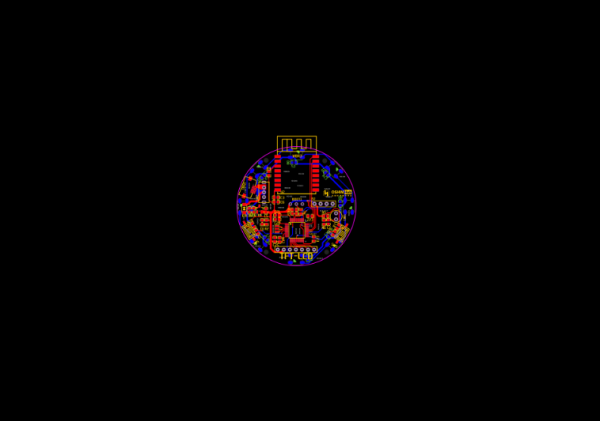

pcb

pcb
