航顺芯片HK32F103CBT6应用于韩国知名CUCKOO多功能压力电饭煲
智能化的产品这几年开始不断的兴起，从智能手机，到智能家居再到现在的智能家用电器。生活方式改变的同时，对于安全健康的生活也提出了不同的需求，说到智能家用电器，那就不得不提日常生活中使用最广泛的多功能压力电饭煲了，美的、苏泊尔、九阳、韩国知名福库（CUCKOO）电子等国内外众多的家用电器生产厂家推出的各种不同功能的压力电饭煲。下面以韩国福库（CUCKOO)的多功能压力电饭煲为例一起了解下。

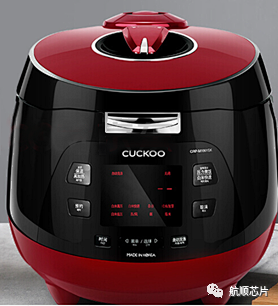

多功能压力电饭煲实物图

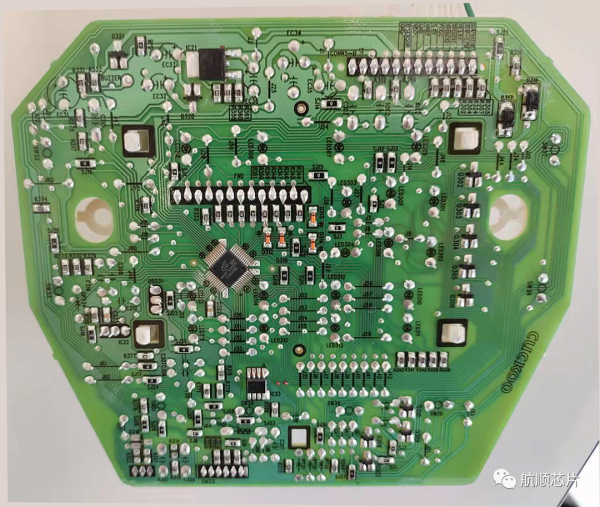

PCB板图

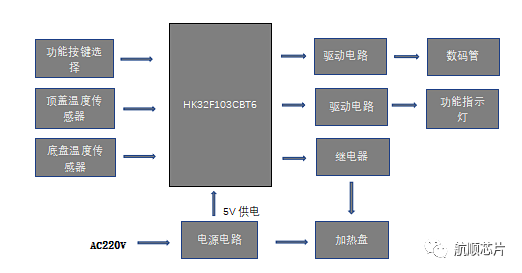

系统框图
01
产品方案介绍：
02
福库电压力饭煲的特点：
-
铁铝合金内胆采用BLACK SHINE涂层经久耐用 15重安全防护装置，使用更加方便
内胆把手设计方便取出避免烫伤
内嵌式接水盒工作中产生的多余水蒸气流入接水盒中防止水泡饭
旋转蒸汽帽设计蒸汽通过旋转蒸汽帽以S型曲线轻柔排出安全保障
自动洗涤功能一键自动洗涤保持饭煲干净卫生
食材下锅一键预约无论早晨还是晚上点到即享
03
方案的主要技术参数:
区分 |
10人份（5.0L） |
煮饭容量（白米） |
0.36L（2人份）~1.8L（10人份） |
额定功率 |
1150W |
额定电压 |
220V~ |
额定频率 |
50Hz |
工作压力 |
78.4kPa（0.8kgf/cm2） |
安全装置 压力 |
117.6kPa（1.2kgf/cm2） |
产品尺寸 |
39.5cm（长）x 29.4cm（宽）x 29.0cm（高） |
重量 |
6.8kg |
温度保险丝 |
184摄氏度 |
容量 |
白米高压：2~10人份，白米低压，杂谷：2~8人份，白米快速，糙米/发芽，陈米：2~6人份，粥：0.5~1.5人份 |
配件 |
量杯（1人份），饭勺，透气针，蒸盘，使用说明书及料理指南 |
04
HK32F103CBT6产品特点:
CPU
ARM Cortex-M3内核
最高时钟频率：120MHz
24位System Tick定时器
支持CPU Event信号输入至MCU引脚，实现与板级其它SOC CPU的联动
工作电压范围
双电源域：主电源VDD为1.8 V ~ 3.6V、备份电源Vbat为1.8 V ~ 3.6V
工作温度范围：-40℃ ~ +105℃
VDD典型工作电流
运行(Run)模式：16 mA/120MHz@3.3V（133.3uA/MHz）
睡眠(Sleep)模式：7mA/120MHz@3.3V(58.3uA/MHz)
停机(Stop)模式：30μA@3.3V
待机（Standby）模式：2μA@3.3V
关机（Shutdown）模式：100nA@3.3V
存储器
最高527 Kbyte的Flash存储器
CPU主频不高于24 MHz时，支持零等待总线周期
具有代码安全保护功能，可分别设置读保护和写保护
支持存储于Flash的指令和数据加密，以防止Flash内容被物理攻击
97 Kbyte SRAM
时钟
外部HSE：4~32 MHz，典型频率为8 MHz
外部LSE：32.768 kHz
片内HSI：8 MHz/56 MHz
片内LSI：40 kHz
PLL时钟
芯片管脚输入时钟
DMA
2个独立DMA控制器：DMA1和DMA2
DMA1提供7路通道
DMA2提供5路通道
支持Timer、ADC、SPI、I2C、USART等多种外设触发
安全加密:CRC计算单元
数据通信接口
6个USART：支持主同步 SPI和调制解调器控制，具有 ISO7816接口、LIN、IrDA能力、自动波特率检测和唤醒特性
3个高速SPI：支持 4至16个可编程比特帧和复用的 I2S接口
2个I2C：支持极速模式（1 Mbit/s）、SMBus和PMBus，可从停机模式唤醒
定时器
1个高级控制定时器（TIM1/TIM8）
5个通用定时器（TIM2/TIM3/TIM4/TIM5/TIM17）
1个基本定时器（TIM6/TIM7）
日历
RTC，具有闹钟功能，可从停机 /待机模式周期唤醒
片内模拟电路
3个12位的ADC：25个外部模拟信号输入通道，支持最高1 MSPS采样频率的自动连续转换和扫描转换
1个温度传感器：模拟输出在内部连接到A/D转换器独立通道
定点数除法/开方运算单元
RM Cortex-M4内核支持的绝大部分算术指令
实现支持32单精度浮点运算
支持多种自定义的32位及64位算术运算
可靠性
通过HBM2000V/CDM500V/MM200V/LU等级测试
如需要了解更多航顺MCU产品，请联系航顺核心代理商，颖特新科技，或者扫码联系我们！
在之前的介绍中，我们也为大家介绍了《航顺HK32F103CBT6MCU赋能新冠病毒检测设备》，也是目前我们主推的非常成熟的解决方案！
