航顺芯片工业级32K FLASH高品质高性价比传感/物联网/智能控制等专用HK32F030MA量产！
HK32F030MxxxxA/HK32F0301MxxxxA家族是由 航顺芯片研发的经济型MCU芯片，包含SOP8、TSSOP16、TSSOP20、TSSOP24、TSSOP28、QFN20、QFN24、QFN28封装。产品概述
ARM? Cortex?-M0内核，最高工作频率分别为32和48MHz
内置32 KByte Flash、432 Byte EEPROM和4 KByte SRAM
通过配置Flash控制器的寄存器，可实现中断向量在32 KByte空间内的重映射。
MCU除电源、地以外的所有引脚都可以作为GPIO、外设IO或外部中断输入；在引脚数量受限应用场景中，该MCU提供了尽可能多的引脚信号数量。
HK32F030MxxxxA/HK32F0301MxxxxA MCU 内置了多种通信接口：
?1 路高速（最高6 Mbit/s）USART
USART 支持同步及异步全双工或半双工通信、多主机通信、LIN协议、SmartCard协议、IrDA SIR 编解码；RX/TX引脚位置可通过软件互换；在MCU停机模式（Stop)下，支持数据接收唤醒。
? 3 路高速（最高6 Mbit/s）UART
? 1 路高速（最高18 Mbit/s）SPI/I2S
SPI/I2S 支持4 ~ 16位数据长度的全双工或半双工通信、主/从机模式、TI模式、NSS脉冲模式、自动CRC校验和I2S协议。
?1 路高速（最高1 MHz）I2C
I2C支持1 MHz/400 kHz/100 kHz传输速率、主/从机模式、多主机模式、7/10比特寻址、SMBus协议。在MCU停机模式（Stop）下，支持数据接收唤醒。
HK32F030MxxxxA/HK32F0301MxxxxA MCU内置了1个16位高级PWM定时器（共4路PWM输出，其中3路带死区互补输出），1 个16位通用PWM定时器（共4路PWM输出）和1个16位基本定时器（定时输出CPU中断）。
HK32F030MxxxxA/HK32F0301MxxxxA MCU 内置了模拟电路：1个12 位1MSPS ADC（有效精度8位）、1个上/下电复位电路（POR/PDR）和1个内部参考电压（内部参考电压在片内被ADC采样）。
HK32F030MxxxxA/HK32F0301MxxxxA MCU支持丰富的功耗模式。在低功耗模式下，这两个系列的MCU均可被内部的低功耗定时器自动唤醒。
HK32F030MxxxxA/HK32F0301MxxxxA MCU工作于-40°C ~ +105°C 的温度范围，供电电压1.8 V ~ 3.6 V，可满足绝大部分应用环境条件的要求。
结构框图
ARM? Cortex?-M0处理器是嵌入式32位RISC处理器，它是一个低成本、低功耗的MCU平台，提供优秀的计算性能和先进的中断系统响应。
HK32F030MxxxxA/HK32F0301MxxxxA MCU拥有内置的Cortex?-M0 内核，与ARM工具和软件兼容。

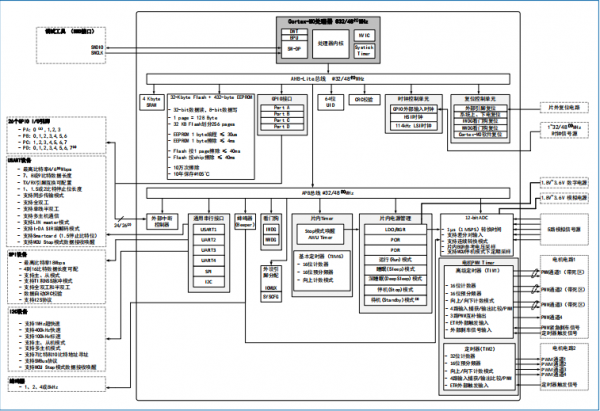

HK32F030MxxxxA/HK32F0301MxxxxA MCU系统架构如下图所示：
图中脚注的说明：
(1)HK32F030MxxxxA和HK32F0301MxxxxA的最高时钟频率分别为32MHz和48MHz。
(2)HK32F030MxxxxA和HK32F0301MxxxxA的外部中断线分别为最多24根和最多26根。
(3)仅HK32F0301MxxxxA支持待机（Standby）模式。
(4)HK32F030MxxxxA仅部分封装提供PA0和PD7引脚，HK32F0301MxxxxA 所有封装均提供PA0和PD7引脚。详细信息请参见数据手册。
产品应用
由于拥有丰富的外设配置，HK32F030MxxxxA/HK32F0301MxxxxA MCU可适用于多种应用场景：
可编程控制器/打印机/扫描仪/电机驱动和调速控制/电机以及8/16位MCU升级替换/物联网低功耗传感器终端/无人机飞控/云台控制/玩具产品/家用电器/智能机器人/智能手表/运动手环/充电器/电池管理/散热风扇/烟感等
手机维修屏：需要QFN 3X3的封装，但不带DMA功能，部分客户可以不需要DMA
仪表盘客户：需要32K FLASH
物联网模块模组应用：支持4个串口（USART1个，UART3个）
需要对ADC精度有要求的客户：提升为正常情况
电机应用市场：支持IO tolerant,合封预驱
电子烟：需要QFN3X3封装，有需求3个以上唤醒源
血压计应用：有需求3个以上唤醒源
