基于航顺芯片MCU&涂鸦模组的物联网定时器时钟
简介：采用 航顺MCU+涂鸦wifi模组实现一个物联网时钟，通过2.4寸TFT彩屏显示。外加继电器模块即可实现物联网开关等功能。开源协议: GPL 3.0
描述
基于 航顺MCU&涂鸦模组的物联网定时器时钟
主要器件
航顺MCU：HK32F030MF4P6
涂鸦WiFi模组
2.4寸TFT_SPI彩屏显示
XPT2046电阻触摸芯片
主要实现功能
通过航顺MCU的SPI接口驱动TFT彩屏来验证其功能
通过航顺MCU的UART和涂鸦模组通讯，同时板载USB转TTL电路，可以实现和PC的通讯。
通过涂鸦模组连接平台获取网络时间实现时钟功能
通过涂鸦平台实现物联网定时开关功能
板载2个独立按键，2个独立LED用于功能扩展
后续将实现定时开关的功能，真正用到我的小鱼缸上去。

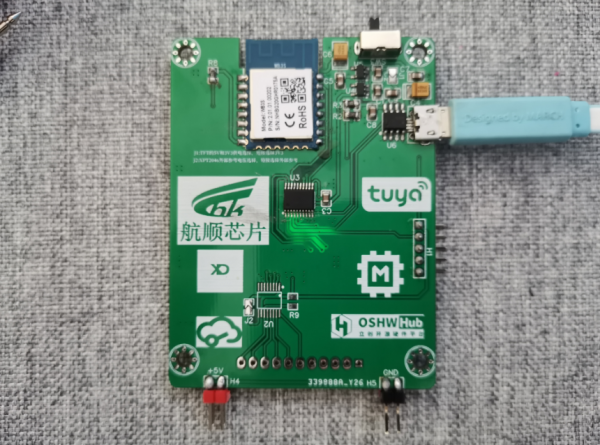

实物图片
目前版本发现问题
1.LCD背光电源供电限流电阻R2、R3布局靠的太近。
2.PCB背面J1和J2两个条线说明字符偏小，后续版本可以考虑加大字号。
后续版本设想
更换航顺更多IO的MCU，实现触摸IC和继电器的板载话。目前触摸IC接口只是引出，没有接到MCU。 PCB下方电源插针原本设想是3D打印一个底座，内部设置供电插座，LCD可当做立式桌面时钟，静等代码敲完再考虑。
