中国移动微处理器芯片CM32M101A介绍
中国移动微处理器CM32M101A介绍中国移动在2020年发布一款嵌入式微处理器CM32M101A，2021年5月份开始批量供货。目前国内芯片市场非常紧俏，该处理器的推出，为中国移动提供了一次进军微处理器的机会。
该处理器和STM32F103，GD32F103引脚完全兼容，可以实现完全替代。
开发时可以使用串口下载，目前测试ST-LINK无法连接该处理器。

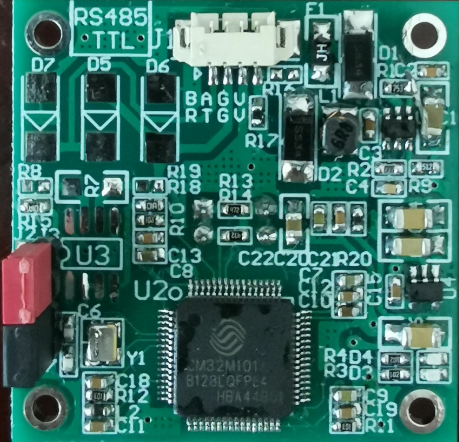

CM32M101A应用到新产品上进行移植和测试。
关键特性
内核 CPU
― 32 位 ARM Cortex-M4 内核+ FPU，单周期硬件乘除法指令，支持 DSP 指令和 MPU
― 内置 2KB 指令 Cache 缓存，支持 Flash 加速单元执行程序 0 等待
― 最高主频 108MHz，135DMIPS
? 加密存储器
― 高达 128KByte 片内 Flash，支持加密存储、分区管理及数据保护，支持硬件 ECC 校验，10 万次擦写次数， 10 年数据保持
― 高达 32KByte 片内 SRAM，包括 24Kbyte SRAM1(STOP 模式可配置为保持)和 8 Kbyte SRAM2(Standby 和 STOP 模式下都可配置为保持)，支持硬件奇偶校验
? 低功耗管理
― Power down 模式：0.25uA
― Standby 模式：1uA，所有备份寄存器保持，IO 保持，可选 RTC Run，8KByte SRAM2 保持，快速唤醒
― STOP 模式：2uA，RTC Run，8KByte SRAM2 保持，CPU 寄存器保持，IO 保持，快速唤醒
― RUN 模式： 60uA/MHz@72MHz，90uA/MHz@108MHz
? 低功耗旋转计数器(LPRCNT)，支持低功耗 LC 无磁计量
? Segment LCD 显示驱动，支持最多 176 段(4x44)或 320 段(8x40)
? 高性能模拟接口
― 1 个 12bit 5Msps ADC，多种精度可配置，6bit 模式下采样率高达 9Msps，多达 16 路外部单端输入通道， 支持差分模式
― 2 个轨到轨运算放大器，内置最大 32 倍可编程增益放大器
― 2 个高速模拟比较器，内置 64 级可调比较基准，其中 COMP1 支持 STOP 低功耗模式下工作
― 多达 24 通道电容式触摸按键，支持低功耗状态下唤醒 MCU
― 1 个 12bit DAC，采样率 1Msps ― 内部 2.048V 独立参考电压基准源
― 内部集成低压检测单元
? 时钟
― 4MHz~32MHz 外部高速晶体
― 32.768KHz 外部低速晶体
― 内部高速 RC(HSI) 16MHz
― 内部多速 RC(MSI) 100K~4M
― 内部低速 RC(LSI) 40KHz
― 内置高速 PLL
― 支持 1 路时钟输出，可配置为低速或高速时钟输出
? 复位
― 支持上电/掉电/外部引脚复位
― 支持可编程的低电压检测及复位
― 支持看门狗复位
? 最大支持 64 个 GPIOs，最大翻转速度 50MHz.
? 通信接口
― 5 个 U(S)ART 接口，其中 3 个 USART 接口（支持 ISO7816， IrDA，LIN），2 个 UART 接口
― 1 个 LPUART，支持 STOP 低功耗状态下唤醒 MCU
― 2 个 SPI 接口，速率高达 27 MHz，支持 I2S 通信
― 2 个 I2C 接口，速率高达 1 MHz，主从模式可配，从机模式下支持双地址响应
― 1 个 USB2.0 FS Device 接口
― 1 个 CAN 2.0A/B 总线接口
? 1 个高速 DMA 控制器，每个控制器支持 8 通道，通道源地址及目的地址任意可配
? RTC 实时时钟，支持闰年万年历，闹钟事件，周期性唤醒,支持内外部时钟校准
? 定时计数器
― 2 个 16bit 高级定时计数器，支持输入捕获，互补输出 ，正交编码输入，最高控制精度 9.25nS；每个定时 器有 4 个独立的通道，其中 3 个通道支持 6 路互补 PWM 输出
― 5 个 16bit 通用定时计数器， 每个定时器有 4 个独立通道，支持输入捕获/输出比较/PWM 输出
― 2 个 16bit 基础定时计数器
― 1 个 16bit 低功耗定时计数器，支持双脉冲计数功能，可在 STOP 状态下工作
― 1x 24bit SysTick
― 1x 7bit 窗口看门狗(WWDG)
― 1x 12bit 独立看门狗( IWDG)
? 编程方式
― 支持 SWD/JTAG 在线调试接口
― 支持 UART、USB Bootloader
安全特性
― 内置密码算法硬件加速引擎
― 支持 AES、DES、TDES、SHA1/224/256，SM1、SM3、SM4、SM7 算法
― Flash 存储加密，多用户分区管理（MMU）
― TRNG 真随机数发生器
― CRC16/32 运算
― 支持写保护（WRP），多种读保护（RDP）等级（L0/L1/L2）
― 支持安全启动，程序加密下载，安全更新
― 支持外部时钟失效监测，防拆监测
? 96 位 UID 和 128 位 UCID
? 工作条件
― 工作电压范围：1.8V~3.6V
― 工作温度范围：-40℃～105℃
― ESD：±4KV（HBM 模型）, ±1KV（CDM 模型）
? 封装
― LQFP48(7mm x 7mm)
― LQFP64(10mm x 10mm)
― LQFP80(12mm x 12mm)
如需要了解更多中移芯昇（芯昇科技有限公司）MCU产品，请联系中移物联核心代理商，颖特新科技，或者扫码联系我们！
在之前的介绍中，我们也为大家介绍了《芯昇科技：如何将程序下载到CM32M101A芯片中》，也是目前我们主推的非常成熟的解决方案！
