飞利浦云台采用航顺芯片HK32F103RBT6

关键字:飞利浦云台 航顺芯片 HK32F103RBT6 作者: 来源: 发布时间:2022-04-22  浏览:6

云台是安装、固定摄像机的支撑设备。分为固定和电动两种。固定云台适用于监视范围不大的情况,固定云台安装好摄像机后可调整摄像机的水平和俯仰角度,达到最好的工作姿态后只要锁定调整机构就可以了。电动云台适用于对大范围进行扫描监视,它可以扩大摄像机的监视范围。电动云台高速姿态是由两台执行电动机来实现,电动机接受来自控制器的信号精确地运行定位。在控制信号的作用下,云台上的摄像机既可自动扫描监视区域,也可在监控中心值班人员的操纵下跟踪监视对象。

飞利浦云台方案采用航顺32位主控MCU HK32F103RBT6来实现。全方位声源定位,360度无死角,智能核芯强劲实力,匹配现代无噪云台,快、静、清、跟拍无障碍,互动更流畅。

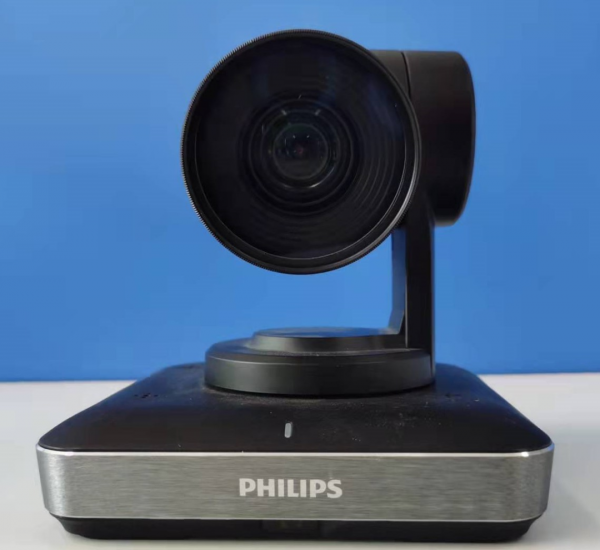

飞利浦云台

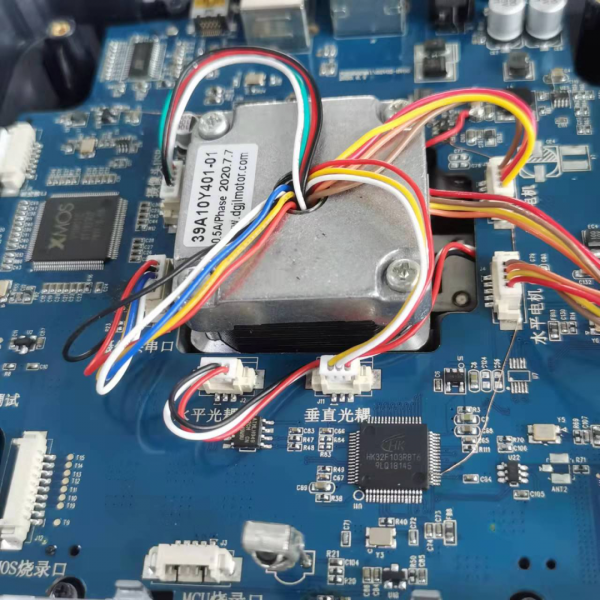

飞利浦云台方案板

飞利浦云台实物图



产品主要参数
  • 产品型号:Phillps TAH6000

  • 颜色:黑色

  • 存储方式:云存储,内存卡

  • 存储类支持:MicroSD

  • 操作方式:手机APP

  • 系统支持:通用

  • 摄像头类型:智能摄像头

  • 红外夜视:支持

  • 运程监控:支持

  • 双向对讲:支持

  • 清晰度:200W

  • 摄像头内存:128G

  • 产品重量:365克

  • 隐私保护:手动关闭摄像头

  • 供网方式:无线

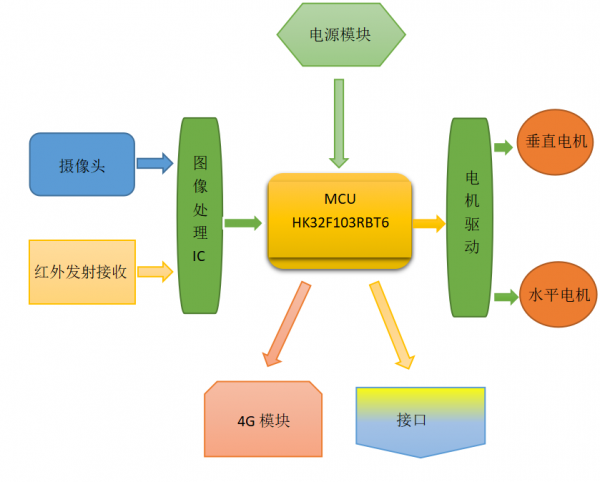

飞利浦云台系统框图

飞利浦云台系统框图



   HK32F103RBT6产品特点

CPU

ARM Cortex-M3内核

最高时钟频率:96MHz

24位System Tick定时器

支持CPU Event信号输入至MCU引脚,实现与板级其它SOC CPU的联动

工作电压范围

双电源域:主电源VDD为2.0 V ~ 5.5V、备份电源Vbat为1.8 V ~ 5.5V

工作温度范围:-40℃ ~ +105℃

VDD典型工作电流

运行(Run)模式:16 mA/120MHz@3.3V(133.3uA/MHz)

睡眠(Sleep)模式:7mA/120MHz@3.3V(58.3uA/MHz)

停机(Stop)模式:30μA@3.3V

待机(Standby)模式:2μA@3.3V

关机(Shutdown)模式:100nA@3.3V

存储器

最高128Kbyte的Flash存储器

CPU主频不高于24 MHz时,支持零等待总线周期

具有代码安全保护功能,可分别设置读保护和写保护

支持存储于Flash的指令和数据加密,以防止Flash内容被物理攻击

20 Kbyte SRAM

时钟

外部HSE:4~32 MHz,典型频率为8MHz

外部LSE:32.768 kHz

片内HSI:8 MHz/56 MHz

片内LSI:40 kHz

PLL时钟

芯片管脚输入时钟

DMA

2个独立DMA控制器:DMA1和DMA2

DMA1提供7路通道

DMA2提供5路通道

支持Timer、ADC、SPI、I2C、USART等多种外设触发

安全加密: CRC计算单元

数据通信接口

6个USART:支持主同步SPI和调制解调器控制,具有ISO7816接口、LIN、IrDA能力、自动波特率检测和唤醒特性

3个高速SPI:支持4至16个可编程比特帧和复用的I2S接口

2个I2C:支持极速模式(1 Mbit/s)、SMBus和PMBus,可从停机模式唤醒

定时器

1个高级控制定时器(TIM1/TIM8)

5个通用定时器(TIM2/TIM3/TIM4/TIM5/TIM17)

1个基本定时器(TIM6/TIM7)

日历

  RTC,具有闹钟功能,可从停机 /待机模式周期唤醒

片内模拟电路

3个12位的ADC:25个外部模拟信号输入通道,支持最高1MSPS采样频率的自动连续转换和扫描转换

1个温度传感器:模拟输出在内部连接到A/D转换器独立通道

算术运算协处理器

RM Cortex-M4内核支持的绝大部分算术指令

实现支持32单精度浮点运算

支持多种自定义的32位及64位算术运算

可靠性

通过HBM2000V/CDM500V/MM200V/LU等级测试


航顺代理
