航顺MCU方案应用：电机驱动，冰箱变频控制板，扫地机器人，吊扇灯控制板，电钻控制板

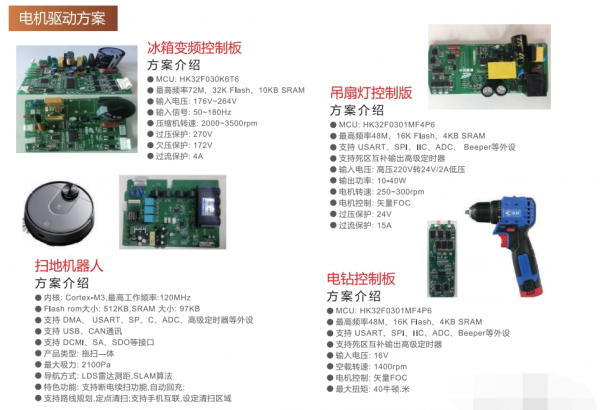

冰箱变频控制板方案介绍
●MCU:HK32F030K6T6
●最高频率72M、32K Flash、10KB SRAM
●输入电压∶176V~264V
●输入信号∶50~180Hz
●压缩机转速∶2000~3500rpm
●过压保护∶270V
●欠压保护∶172V
●过流保护∶4A
扫地机器人方案介绍
●内核∶Cortex-M3，最高工作频率∶120MHz
●Flash rom大小∶512KB，SRAM大小∶97KB
●支持 DMA、USART、SP、C、ADC、高级定时器等外设
●支持 USB、CAN通讯
●支持DCMI、SA、SDO等接口
●产品类型∶拖扫—体
●最大吸力∶2100Pa
●导航方式∶ LDS雷达测距，SLAM算法
●特色功能∶支持断电续扫功能，自动回充;
●支持路线规划，定点清扫;支持手机互联，设定清扫区域
吊扇灯控制板方案介绍
● MCU:HK32F0301MF4P6
●最高频率48M、16K Flash、4KB SRAM
●支持 USART、SPI、IIC、ADC、Beeper等外设
●支持死区互补输出高级定时器
●输入电压∶高压220V转24V/2A低压
●输出功率∶10-40W
●电机转速∶ 250~300rpm
●电机控制∶矢量FOC
●过压保护∶24V
●过流保护∶15A
航顺芯片选型：
电钻控制板方案介绍
● MCU: HK32FO301MF4P6
●最高频率48M、16K Flash、4KB SRAM
●支持 USART、SPI、IIC、ADC、Beeper等外设
●支持死区互补输出高级定时器
●输入电压∶16V
●空载转速∶1400rpm
●电机控制∶矢量FOC
●最大招矩∶40牛顿，米
编辑：zzy 最后修改时间：2022-04-26
