利用HK32F103CBT6A芯片开发最小版系统
HK32F103CBT6A最小开发板系统利用国产MCU HK32F103CBT6A设计出一个最小开发板系统，并利用该开发板实现OLED显示、联网模组MCU开发方案、温湿度传感器、USB通信的功能。
设计过程
一、元件选型
主控选择HK32F103CBT6A，借此机会了解国产 航顺的MCU的性能，并探索与STM32F103系列的区别（STM32价格越来越贵）。
稳压芯片使用比较流行的AMS1117-3.3，最高达到1A，满足最小系统一般需求。
采用现在流行的 Type-C接口。
采用sht30作为温湿度传感器，利用多余的联网模组拓展WIFI功能。
二、PCB设计

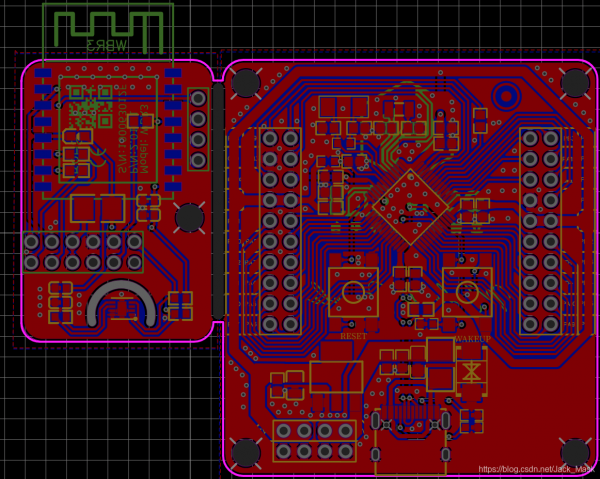

PCB设计采用最小核心板+扩展板的形式。
左侧为拓展板，拓展板上将BOOT0与GND连接，HK32可以从FLASH启动，板上还有涂鸦WBR3联网模块和SHT30的传感器，可拼接到开发板上使用，也可以用于其他板上的使用，同时，留有0欧电阻焊盘，可将模组单独使用
右侧为核心板，元件摆放紧凑，3v3的供电线宽为1.2mm，保障芯片的供电，同时，在D+信号传输线上上拉了1.5k欧电阻。

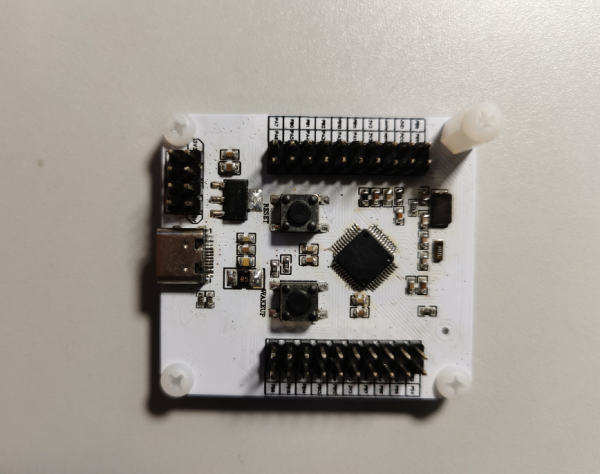

焊接后的电路板
三、程序
SHT30温湿度传感器
USB通信
联网模块
1、OLED显示

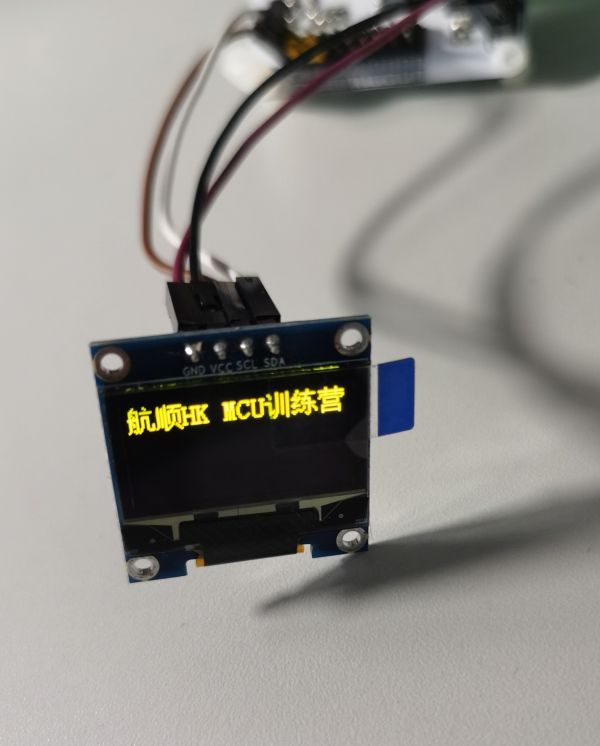

OLED显示工作正常。
2、SHT30温湿度传感器
由于设计时没有考虑引脚问题，涂鸦USART3与I2C2引脚冲突，无法使用OLED显示温湿度数据。（新手小白，打板后才知道I2C总线可以控制不同地址的传感器，地址相同时可以通过通断电或传输线来寻址。在这里，SHT30温湿度传感器地址（0x44）、OLED（0x78），可以用同一个I2C总线控制，下次可以尝试）

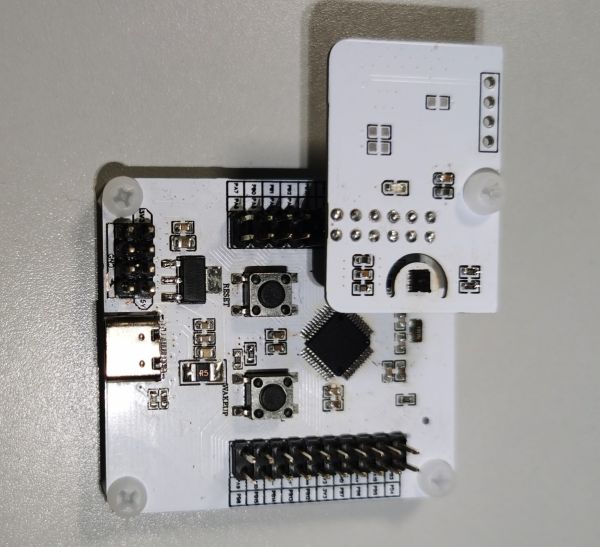

SHT30温湿度传感器正常工作。
3、USB通信
USB通信代码比较复杂，还在学习中，后续补上。
4、涂鸦联网模组

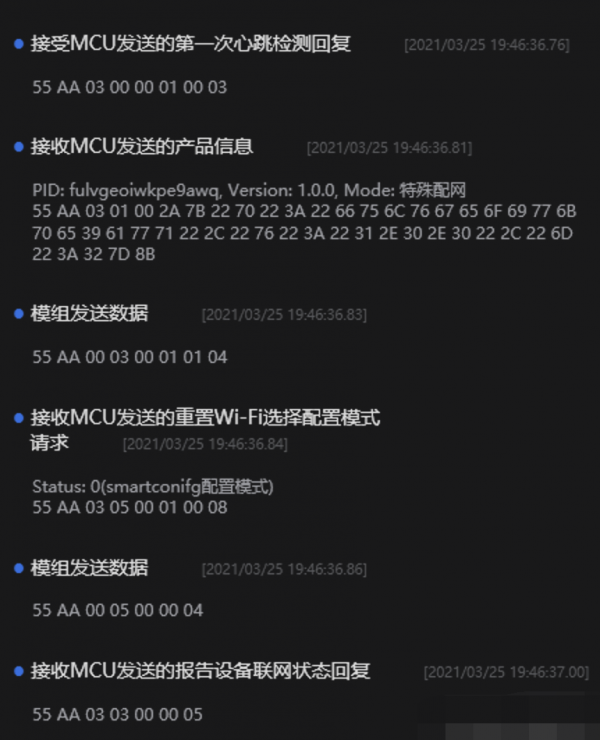

在测试助手上，目前MCU对联网模组配置成功，但由于模组还在路上，只能后续补上了。
通过对比HKF103和STM32F103，发现代码中HK的USART数据寄存器与STM32有所不同。

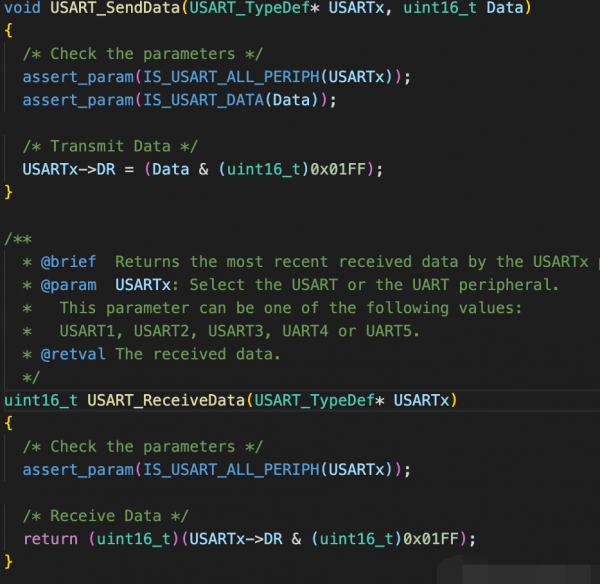

HK是Send和Receive共用DR，而STM32时分别用TDR和RDR。同样STM32的ISR在HK中变成SR，在代码移植时要阅读库代码对比后才发现。
编辑：zzy 最后修改时间：2022-04-20
