川土微电子|CA-IS3050U隔离式CAN收发器
Pin2pin替代德州仪器ISO1050
CA-IS3050U是一款隔离式控制区域网络（CAN）物理层收发器，符合ISO11898-2标准的技术规范。此器件采用片上二氧化硅（SiO2）电容作为隔离层，在CAN协议控制器和物理层总线之间创建一个完全隔离的接口，与隔离电源一起使用，可隔绝噪声和干扰并防止损坏敏感电路。
CA-IS3050U可为CAN协议控制器和物理层总线分别提供差分接收和差分发射能力，信号传输速率最高可达1Mbps。该器件具有限流、过压和接地损耗保护（–40V至40V）以及热关断功能，可防止输出短路，共模电压范围为–12V至12V。
产品特性
符合 ISO11898-2 标准
高达 5000VRMS隔离耐压
逻辑侧 I/O 电压范围支持 2.5V ~ 5 V
信号传输速率高达 1 Mbps
高共模瞬态抗扰度： 150 kV/μs (典型值)
–40 V 至 40 V 的总线故障保护
低环路延时：
– 150 ns（典型值）
– 210 ns（最大值）
驱动器（TXD）主动态超时功能
热关断保护
总线最多可支持 110 个节点
无电节点不干扰总线
温度范围： –40°C 至 125°C
应用
CAN 数据总线
工业现场网络
楼宇和温室环境控制自动化
安防系统
运输
医疗
电信
CAN?基本概念
CAN 是Controller Area Network 的缩写（以下称为CAN），是 ISO 国际标准化的异步串行通信协议。与一般的通信总线相比，CAN 总线的数据通信具有突出的可靠性、实时性和灵活性，CAN 总线标准包括物理层、数据链路层。
n CANH、CANL 相对低的内部电容值 Cin≤20pF/1Mbps；
n 差动内部电容值Cdiff≤10pF/1Mbps；
n CANH、CANL 相对低的内部电阻值 5KΩ≤Rdiff≤50KΩ，各节点内部电阻因保持一致，误差不超过 5%；
n 差动内部电阻值 10KΩ≤Rdiff≤100KΩ，各节点内部电阻因保持一致，误差不超过 5%；
n 在节点数为 110 个（包括主控设备与被控设置），配置两个 120Ω的终端电阻的情况下，驱动器至少还能输出电压 1.5V（终端电阻的大小与所用双绞线的参数有关）；
CAN?总线传输距离

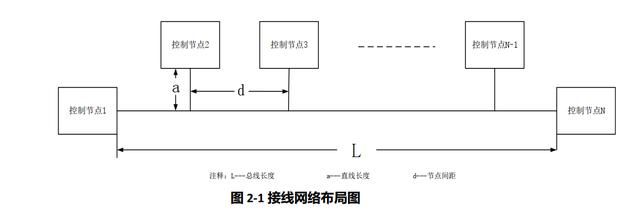

CAN 总线网络的线路布局应尽可能接近线性结构以减少电缆辐射。在实际应用中有必

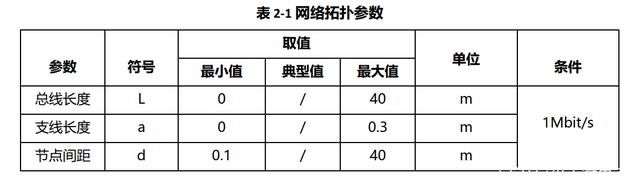

要连接短的短截线电缆到主干线电缆上，如图 1-2 所示，为了将驻波减到最少，网络上节点的间隔不应相等，且电缆的长度也不完全等长。 网络尺寸的要求见表 1-1 所示：

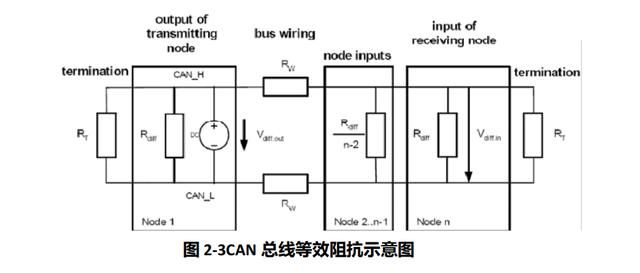

CAN?总线支持节点数量
CAN?总线终端匹配电阻

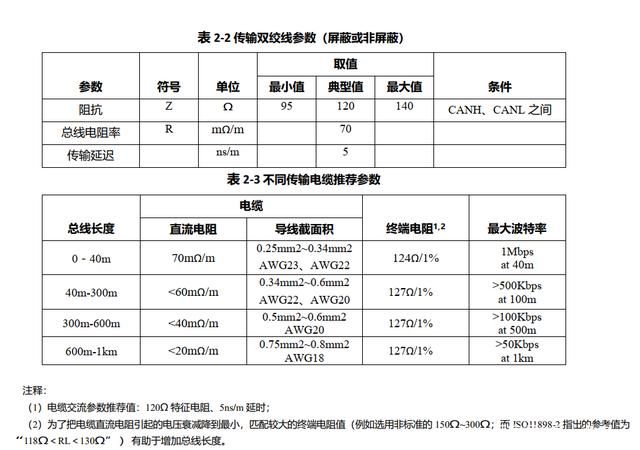

根据 ISO11898-2， CAN 总线传输介质应满足表 2-2、 2-3 中的规格参数：
实际接线中通信质量的影响因素
通信距离越短，通信质量越好。如果通信距离超过 500 米，推荐增加中继器；
通信节点数越少，通信质量越好。如果节点数量超过 100 个，推荐增加中继器；
通信波特率越低，通信质量越好。在能够满足应用需求的情况下，尽量选取较低的通信波特率。推荐在10K~250Kbps 之间选取；
CANH、 CANL 端口之间的防护器件，其等效电容越小，对通信影响越小。所以在端口防护器件（TVS管、压敏电阻等） 的选取上要考虑其等效电容参数；
每个通信节点的支线长度应尽量的短，减小支线信号反射对总线数据的影响；
合适的终端匹配电阻能有效的减小信号反射，一般推荐接 120Ω 电阻；
使用屏蔽双绞线，将所有通信节点的参考地通过屏蔽层联接，并在一点接地，能减少干扰，提高通信质量。
CAN?接口硬件设计应注意的问题
CANH、 CANL 总线端口的隔离设计
CAN 总线节点一般以菊花链或总线拓扑方式联网，一旦有一个节点的接口芯片故障就可能对整个网络的通讯质量造成影响，因此对其总线端口 CANH、 CANL 与总线之间应加以隔离。当一个节点的接口芯片发生 CANH、 CANL 短路或 CANH、 CANL 对电源击穿时， 总线与节点之间形成电势垒，从而减小对总线的影响。
CAN?总线端口防护

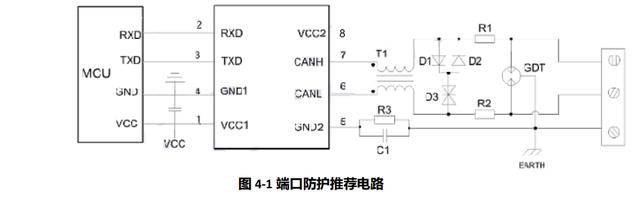

CAN 总线通信，一般应用在远距离传输方面，所以 CANH、 CANL 总线端口的防雷设计也是设计者必须考虑的。通常的防雷设计电路如图 4-1。
总线参考地的连接
CAN 总线虽采用差分方式传输信号，似乎并不需要相对于某个参照点来判定信号，系统只需检测两线之间的电位差就可以了。但设计者也应该考虑 CAN 接口模块的共模电压承受范围，只有满足这个条件，整个网络才能正常工作。当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。采用隔离技术能够很好的解决共模噪声的问题， 所以使用 CA-IS3050 系列 CAN 隔离收发器构建总线硬件端口能够很好的隔断总线上各节点的接地环路，减小节点间的地线环路电流，从而减小共模干扰。但对于干扰严重、恶劣的电气环境，仍然推荐设计者使用屏蔽双绞线，通过屏蔽层将总线上各通信节点的总线参考地联接起来，减小共模传导及辐射干扰，提高系统通信可靠性。

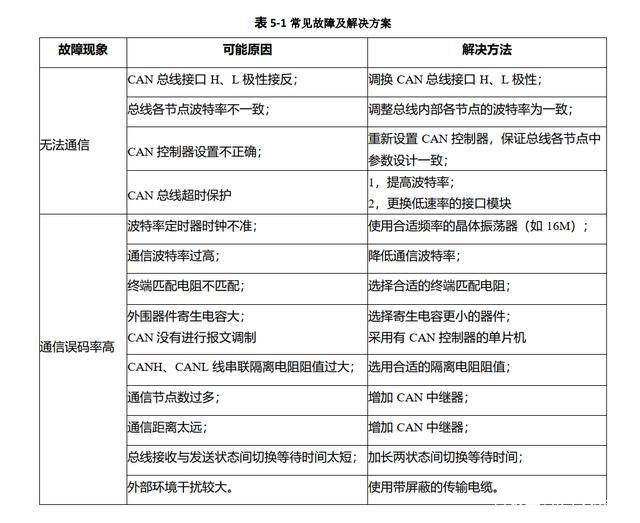

常见问题及解决方案
