川土微电子|高速高性能RS-485/422收发器系列
CA-IF48XX是工业级的RS-485/422全/半双工收发器接口芯片系列。能够应用在恶劣和严苛的工业环境中。这些器件的总线引脚可耐受高级别的IEC电气快速瞬变(EFT)和IEC静电放电(ESD)，从而可以无需使用其他系统级保护组件。
该系列器件共模电压范围达到±15V、故障保护范围达到±30V。因此这些器件适用于长电缆和恶劣环境的应用。CA-IF48XX系列器件可提供小型化SOP8、MSOP8、DFN8封装，适用于空间受限的应用。这些器件在自然通风环境下的工作温度范围为–40°C至125°C。
该系列芯片之一的CA-IF4888是一款低功耗RS-485无极性收发器，此收发器具有自动总线极性纠正功能。热插拔时，此器件在总线闲置的开始76ms内（典型值）检测并纠正总线极性。
全系列具有以下突出的特性：
· 总线ESD保护：
±30kV HBM （半双工型号）；
±15kV HBM （全双工型号）；
· 三种数据速率：50Mbps、20Mbps、500Kbps；
· 超低工作电流：接收模式下最大工作电流960μA；
· 集成限流驱动器和热关断功能；
· 1/8 单位负载（支持多达 256 个总线节点）；
· 多种封装形式可选：SOP8、MSOP8、DFN8；
· 工作温度范围：–40°C 至 125°C。

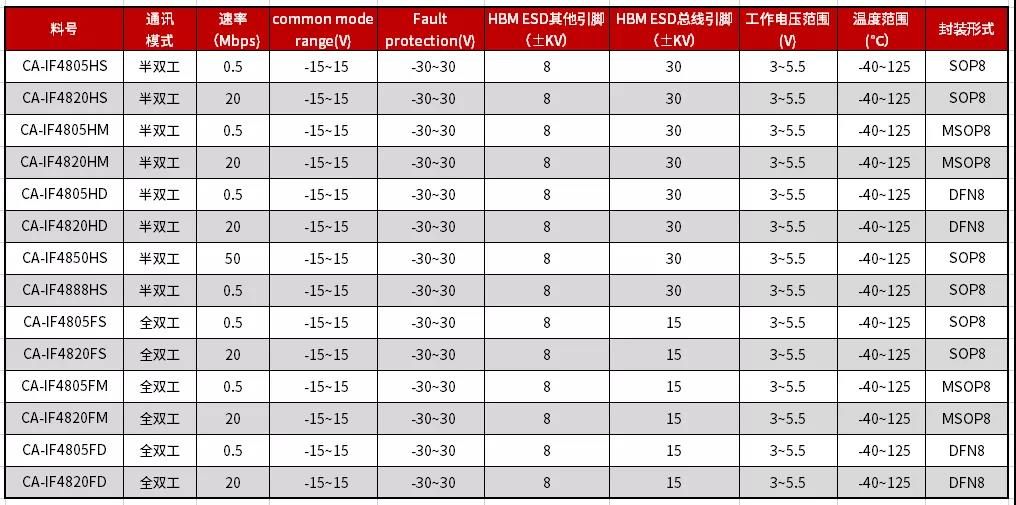

CA-IF48XX系列选型表：
CA-IF48XX系列封装管脚图：

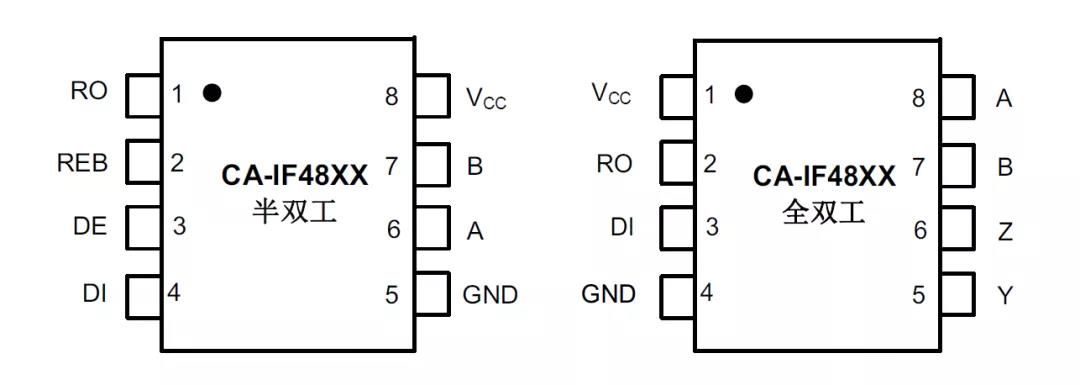

CA-IF48XX封装管脚图（左：半双工型号；右：全双工型号）

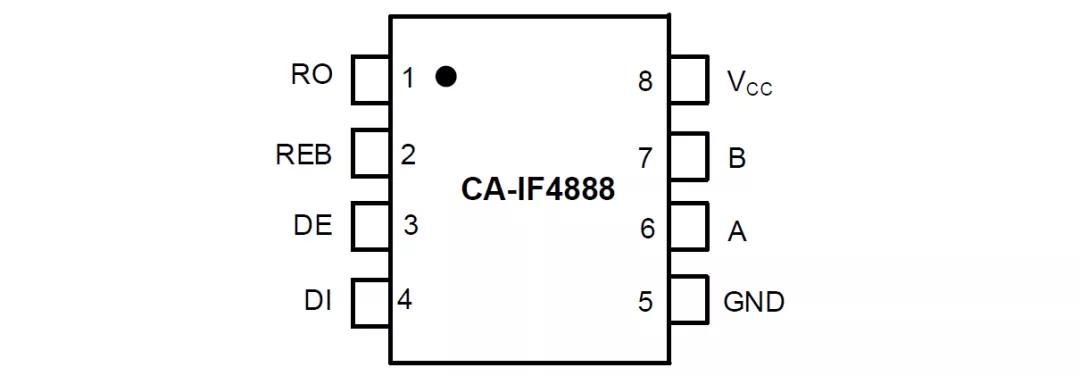

CA-IF4888无极性RS-485/422收发器封装管脚图
