川土微CA-IS3082WX 隔离式RS-485/RS-422收发器简介
概述
CA-IS308x是具有高可靠性的隔离式全双工RS-485收发器系列产品，同时具有高电磁抗扰度和低辐射特性。其中CA-IS3080W和CA-IS3086W是全双工收发器，CA-IS3082W，CA-IS3082WX和CA-IS3088W，CA-IS3088WX是半双工收发器。该系列产品具有失效保护功能，在接收状态时，如果输入端开路或短路则接收器输出高电平。
CA-IS308x系列产品具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI能力可以保证数字信号的正确传输。CA-IS308x器件采用16脚宽体SOIC封装，支持绝缘耐压高达5 kVRMS。
应用
隔离RS-485通信
光伏逆变器
工厂自动化
电机驱动器
防电磁干扰(EMI)的收发器?
特性
符合 TIA/EIA-485-A 标准
信号传输速率：高达10 Mbps
失效防护接收器(总线开路、 短路)支持多达256个总线节点
总线引脚ESD ±15 kV
2.5 V至5.5 V逻辑侧电源 (VCCA)
4.5 V至 5.5 V总线侧电源(VCCB)
在接收状态时，总线输入端开路或短路接收器输出高电平
宽温度范围： -40 °C至125 °C
引脚兼容大多数隔离式 RS-485 收发器
高CMTI：±150 kV/μs (典型值)
高达5000 VRMS隔离耐压
隔离栅寿命： >40年
宽体 SOIC16 封装，符合RoHS标准
安全相关认证：
– 符合DIN VDE V 0884-11(VDE V 0884-11)和DIN EN &IEC 62368-1的VDE认证（申请中）
– 已通过UL 1577 认证， 1 分钟 5 kVRMS
– 已通过IEC 62368-1和 IEC 61010-1 的5kVRMS增强绝缘
– 已通过EN 62368-1和EN 61010-1的5kVRMS增强绝缘
– 已通过GB 4943.1-2011和GB 8898-2011的CQC增强绝缘
器件信息
| PART NUMBER | PACKAGE | BODY SIZE(NOM) |
CA-IS3080 |
SOIC16-WB(W) | 10.30mm×7.50mm |
| CA-IS3082 | ||
| CA-IS3086 | ||
| CA-IS3088 |

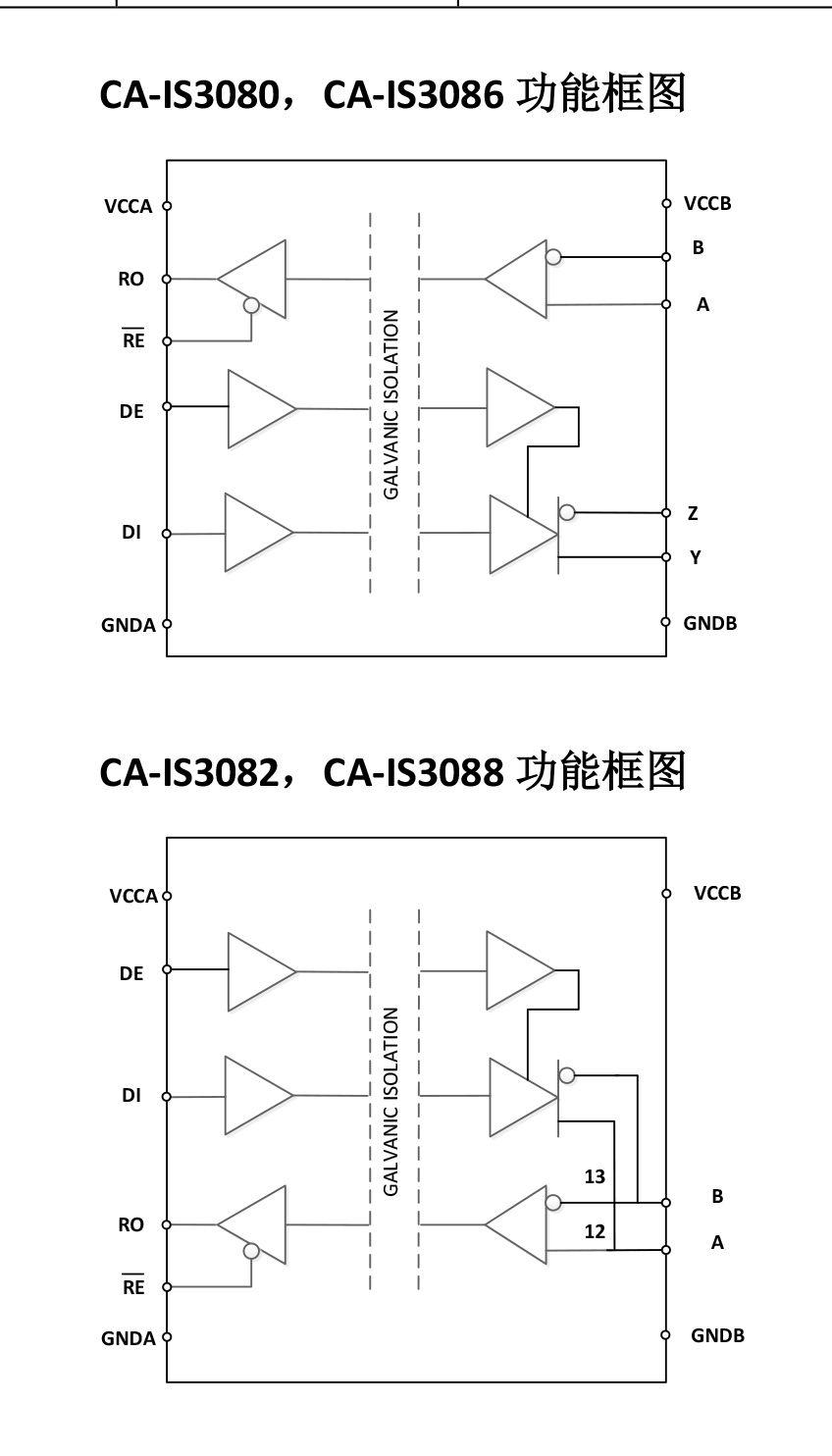

简化通道结构
