高云半导体推出基于GW1NR系列的工业串口屏显示驱动解决方案
广东“高云半导体”家族第一代产品GW1NR系列FPGA芯片的工业串口屏显示驱动解决方案，包括：开发板、相关IP软核及参考设计等完整解决方案。
该解决方案采用的是GW1NR系列非易失性FPGA器件，集成了可随机访问的用户闪存模块，具有集低功耗、高性能、多用户I/O、丰富用户逻辑资源为一体的特性，支持高速LVDS接口，并创造性地集成了大容量SDRAM存储资源，在MCU读写控制、SDRAM读写控制、LCD显示控制等方面专为行业用户定制了参考设计。
“工业串口屏显示驱动解决方案为用户提供了开发板、SDRAM控制器IP、降低成本的参考设计，”高云半导体应用工程师主管葛庆国先生介绍说，“其中SDRAM控制器IP为高云半导体结合GW1NR系列FPGA产品特点自主开发的高性能、低功耗控制器，可帮助用户实现SDRAM存储芯片的数据读写、自动刷新等功能，存储接口传输时钟可高达200MHz，整体解决方案的推出旨在降低产品开发风险，帮助用户更好地实现产品创新。”
“目前工业串口屏已广泛应用于工业控制、智能家居、医疗美容、新能源、智慧城市、汽车电子等领域，应用范围还在不断扩大。由于FPGA可编程可配置的自身特性，可实现不同功能和性能需求的工业串口屏显示，使之具有高性能、高灵活性、高定制性等特点，在工业串口屏的解决方案中举足轻重，”高云半导体销售部总监黄俊先生表示，“针对行业应用特点，高云半导体推出了适用于工业串口屏主流应用的显示驱动解决方案，依靠高云半导体强大的技术支持和应用团队，可为行业用户定制参考设计，帮助用户尽可能缩短产品开发周期，加快产品上市速度，更好地实现产品创新和差异化。”

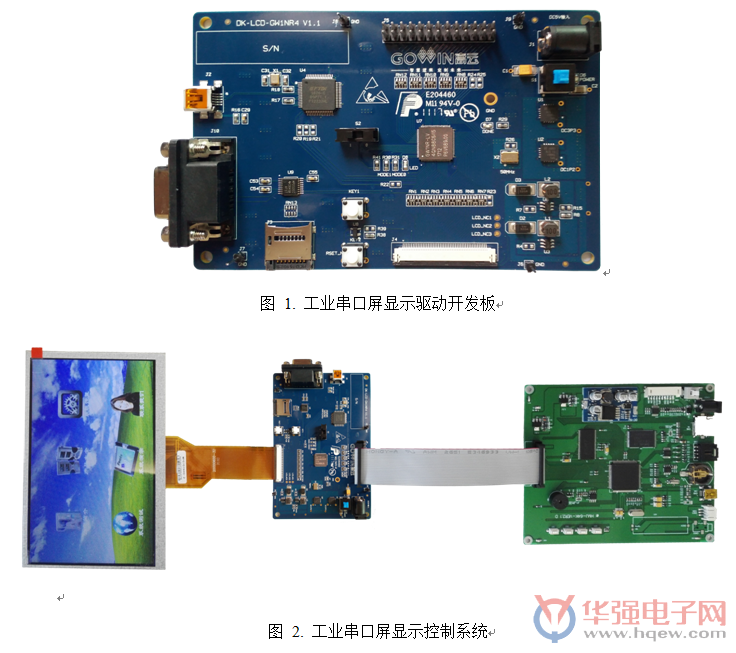

开发板主要由FPGA、LDO电源电路、下载电路、MCU接口电路、LCD接口电路、晶振电路等组成，该开发板GW1NR-4 FPGA器件采用了QFN88封装形式，内部集成了容量为64Mbits的SDRAM，使得硬件电路平台更加紧凑、简洁、高效，同时具有高集成度、高性能、低成本等特点。
开发板组成结构及特性如下所示：
1. GW1NR-4 FPGA芯片
l 采用QFN88封装
l 多达71个用户I/O
l 4,608个LUT4资源
l B-SRAM容量为180Kbits
l SDRAM容量为64Mbits
l 2PLL + 2DLL
l 支持压缩格式的数据流文件(Compression)配置
l 支持Dualboot下载模式配置
l 支持LV(1.2V)和UV(2.5/3.3V)核电压
2. 1个MCU接口
3. 1个LCD接口
4. 2路LDO电源
5. USB下载电路
6. 50MHz时钟晶振
