气体传感器模块PCB和原理图设计，革新气体监测
根据一个项目的需求，有台机器要用到气体传感器进行气体检测，需要设计一款气体传感器模块。
这个模块要实现以下这些功能：
1, 可以同时安装6种不同气体的传感器，也就是可以同时检测6种不同的气体。
2, 要有RS485接口，让气体传感器模块能和其它设备通过RS485连接，完成数据通信。
3, 供电电源是24V。
经过评估和查找资料，很快就确定了设计方案。原理图设计分析和PCB设计效果如下:
一，主控电路的设计。

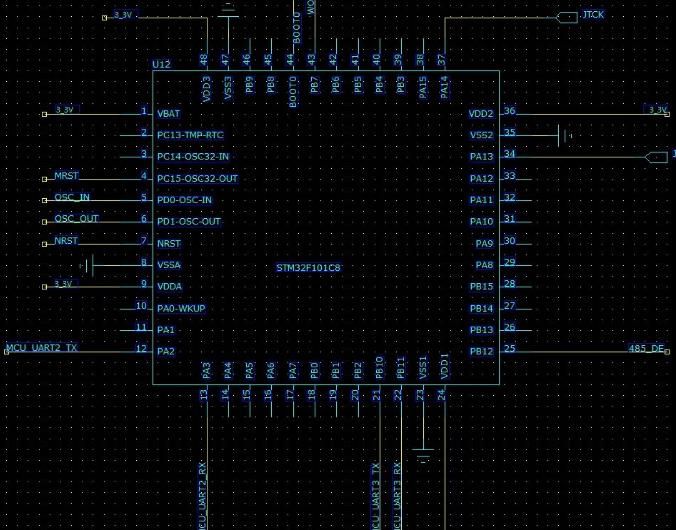

这里选用STM32F101，主要考虑到这是工业级别的东西，所以尽量用性能比较强，质量过硬的芯片。同时也考虑到软件工程师熟悉的是STM32，不用重新熟悉芯片，软件开发起来简单，周期短。
二，电源电路的设计。

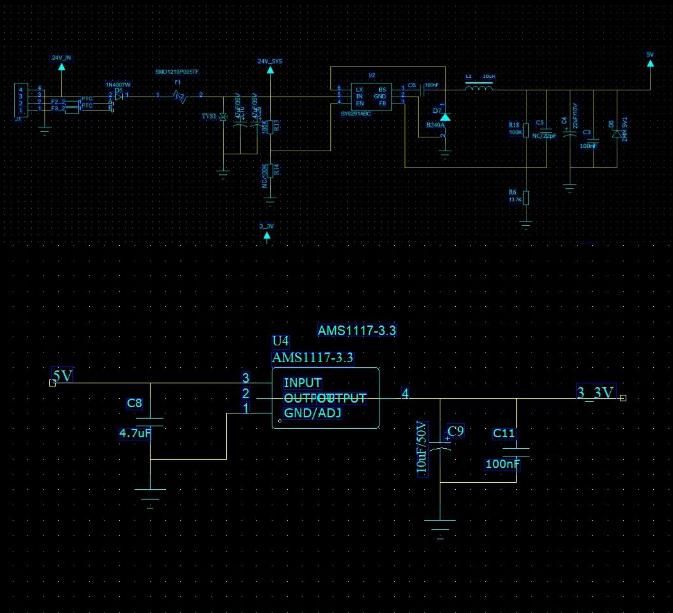

电路的供电是24V，但是电路需要用到的电压是5V和3.3V。5V是给传感器供电，3.3V是给主控电路供电。这里准备用一颗DC-DC芯片先把24V转成5V，再用一颗LDO芯片把5V转成3.3V。
三，传感器电路的设计。

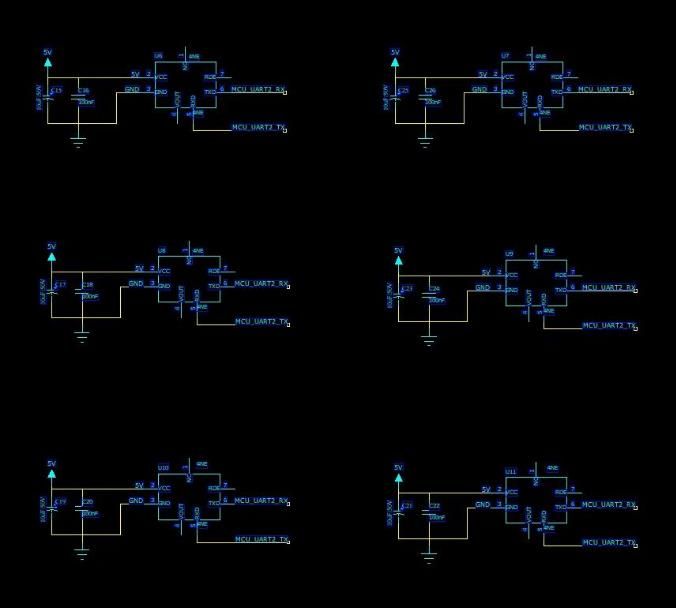

电路需要用到6个不同气体的传感器，接口都是串口，本以为要用到6个串口，但是这些传感器可以通过内部地址识别，所以只需用一个串口就能挂6个传感器。
四，RS485电路的设计。
RS485需要用到串口转换，这里用了一颗。
RS485转换芯片把串口转换成RS485。
五，完整原理图设计。

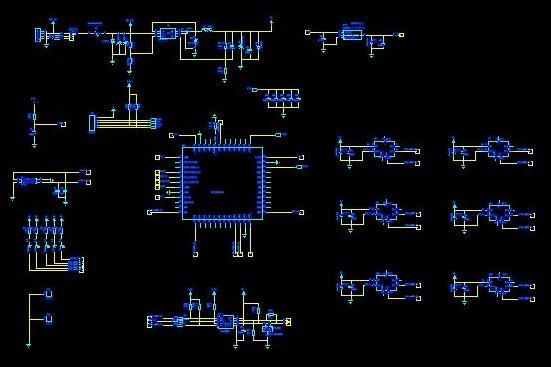

整合以上电路，完成原理图设计，如下图所示。
六，PCB设计。

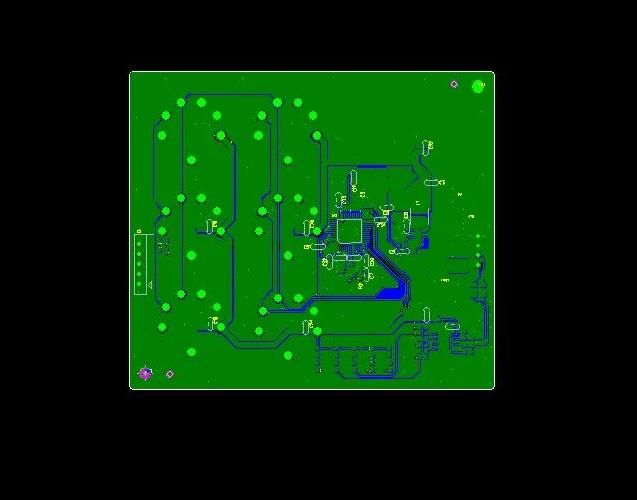

原理图设计完成后，接下来就是PCB的设计。最后，PCB设计完成，如下图所示。
