传感器原理全解密！一篇文章让你掌握7种传感器的工作原理
传感器是将某种变化的物理量 （绝大部分是非电量） 转化成对应的电信号的元件。在汽车上，传感器用来感受诸如温度、压力、转速、位置、空气流量、气体浓度等物理量的状态及变化情况，并送到控制器或仪表。传感器提供的状态信息，是汽车电子控制的基本依据 。
01电磁式曲轴位置传感器
作用：产生发动机转速信号，确定基本喷油量和基本点火提前角；计算曲轴转角，确定一缸上止点。
工作原理：转子上有很多齿， 并且有缺齿， 缺齿处对应一缸上止点。电磁式传感器利用电磁感应原理产生正弦变化的电压信号， 当齿转到将要与磁铁正对时， 磁通量的变化量最大， 所产生的感应电压最大。当转子抓到使电磁元件位于两个齿中间时， 磁通量的变化量几乎为零， 感应电压也很小。当转子转到使电磁元件位于缺齿处时， 由于这段距离相对较长， 因此此处波形与正常波形不同。我们可以根据这一特点计算出转速、曲轴转角等信息。

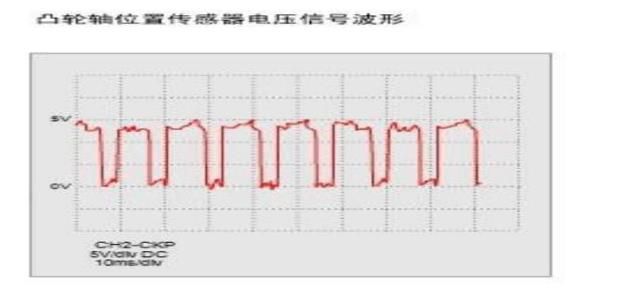

02霍尔式凸轮轴位置传感器
作用：确定一缸压缩上止点。
工作原理：利用霍尔效应， 使用触发盘规律性遮挡磁力线， 使霍尔电压产生规律性变化。因为凸轮轴一个工作循环只转一圈， 缺齿处对应一缸压缩上止点， 所以可以从波形上判断出一缸压缩上止点，从而确定点火时刻。

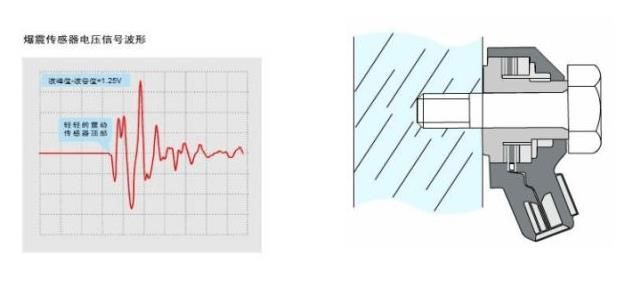

03压力检测式爆震传感器（共振形）
作用：提高发动机的动力性能同时不产生爆震；降低油耗 ；降低有害气体的排放量。
工作原理：传感器中压电元件紧密地贴合在振荡片上， 振荡片则固定在传感器的基座上。振荡片随发动机的振动而振荡，波及压电元件，使其变形产生电压信号。当发动机爆震时的振动频率与振荡片的固有频率相符合时，振荡片产生共振。此时，压电元件将产生最大的电压信号。该爆震传感器在发动机爆震时输出的电压比较高，因此无需使用滤波器即可判别有无爆震产生。

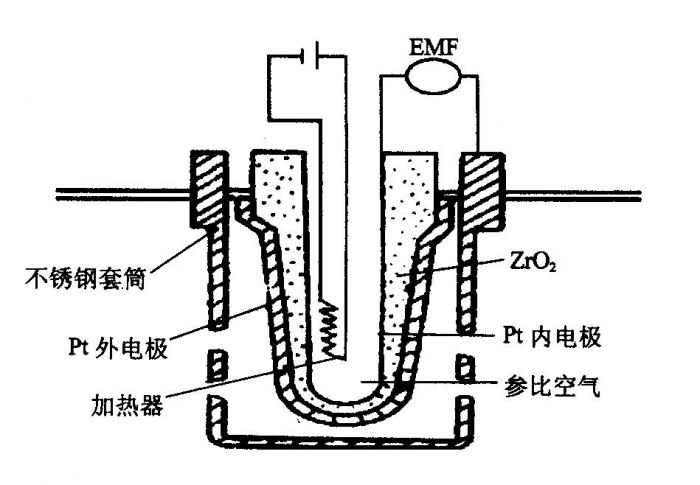

04氧传感器
作用：测量废气中氧的含量，检测空燃比，实现空燃比闭环控制。前氧作用是检测废气中氧的含量，检测混合气比例是否正常，用于闭环控制；后氧的作用是与前氧作比较，检测三元催化器的好坏。
05节气门位置传感器
作用：检测节气门的开度及开度变化，此信号输入 ECU，控制燃油喷射及其他辅助控制。
工作原理：利用触点在电阻体上的滑动来改变电阻值， 测得节气门开度的线形输出电压，可知节气门开度。全关时电压信号应约为 0.5V，随节气门增大，信号电压增强，全开时约为 5V 。

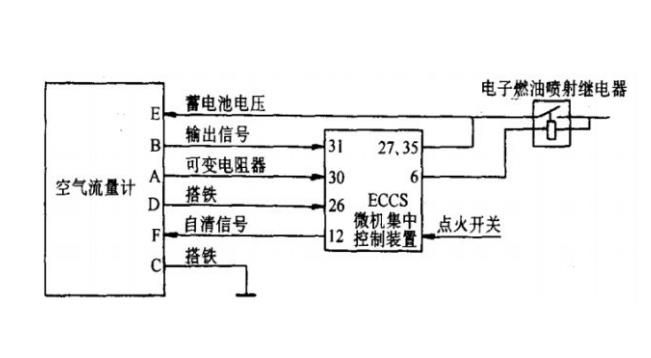

06空气流量器
作用：将空气流量转换成电信号送给电控单元， 该信号作为决定喷油量的基本信号之一。
工作原理：热线电阻 RH 以铂丝制成， RH和温度补偿电阻 RK 均置于空气通道中的取气管内， 与 RA、RB 共同构成桥式电路。RH 、RK 阻值均随温度变化。当空气流经 RH 时，使热线温度发生变化，电阻减小或增大，使电桥失去平衡，若要保持电桥平衡， 就必须使流经热线电阻的电流改变，以恢复其温度与阻值，精密 电阻 RA 两端的电压也相应变化 ，并且该电压信号作为热式空气流量计输出的电压信号送往ECU。

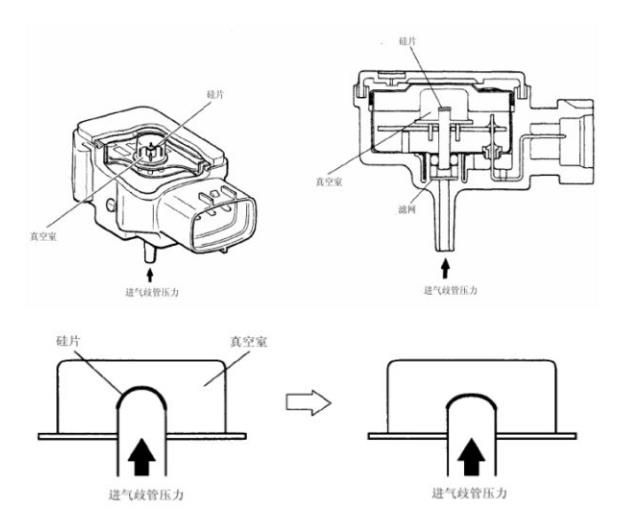

07压力传感器
作用：D 型系统中，测量进气管压力，并将信号输入 ECU，作为燃油喷射和点火控制的主控制信号。进气压力越高，真空度越小，膜片形变越大，输出电压越高。
编辑：xiaoYing 最后修改时间：2023-04-24
