ROHM USB Type-C PD评估板BM92AxxMWV-EVK-001系列

关键字:罗姆电子 USBPD 评估板 作者:admin 来源:不详 发布时间:2017-07-22  浏览:2

全球知名半导体制造商ROHM电子已经开始在网上销售6款USB Type-C PD评估板“BM92AxxMWV-EVK-001”系列,这是通过连接信息设备和周边设备的USB Type-C连接器*1)实现“USB Power Delivery(简称USBPD)”的系列产品。

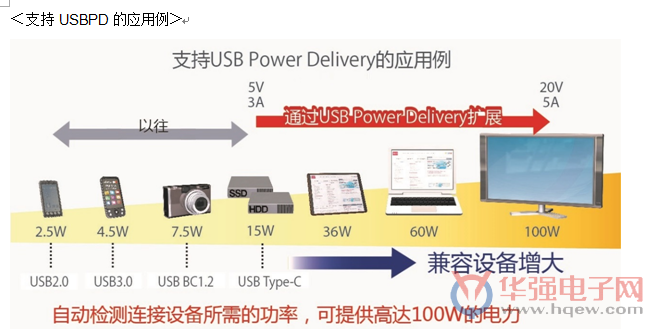

USBPD在以往仅可支持15W以内供电的USB Type-C设备间,可实现高达100W(20V / 5A)的供受电。因此,即使是笔记本电脑和TV等需要较大功率的设备,也可通过USB端子供电来驱动。另外,在家庭和宾馆等USB插座日益普及,USBPD已发展到给基础设施带来变革的时代。

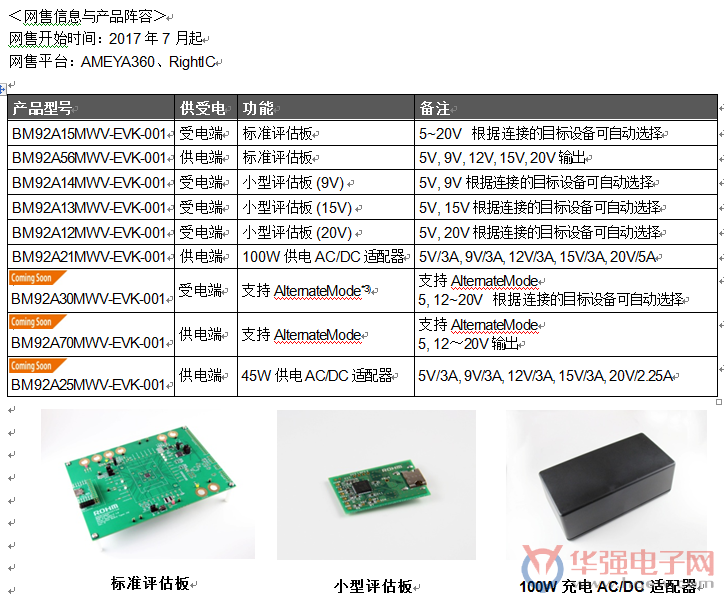

新发售的“BM92AxxMWV-EVK-001”中搭载ROHM开发的USBPD控制器IC,可适用于各种应用的6款评估板与供电端和受电端的电路板组合,可轻松实现使用USBPD的供受电及其评估。支持USB Type-C 标准Rev1.1和USBPD标准Rev2.0,因此还可与安装有Type-C连接器的设备进行连接。

本评估板将于2017年7月起在AMEYA360、RightIC两家在线平台开始网络销售,电路板驱动所需的文件可从官网下载。

今后,ROHM将为普及打造安全舒适环境的USBPD,继续推进领先业界的产品开发。

<背景>

近年来,以欧洲为首的很多地区均在倡议减少工业废弃物,可在全世界所有电子设备中通用的充电器和通信连接器等成为必然趋势。

在这种背景下,USB标准协会“USB Implementers Forum, Inc.*2)”推动的连接器标准“USB Type-C”和功率扩展标准“USBPD”备受瞩目。利用小型且可支持正反插入的USB Type-C和可支持更大兼容设备的USBPD,同时进行数据传输和大功率供受电的接口已经开始在众多电子设备中普及。

ROHM利用先进的BiCDMOS工艺和电路技术优势,一直致力于有助于减少工业废弃物和打造更加便利的环境的USBPD控制器IC的开发。

USB Type-C PD评估板

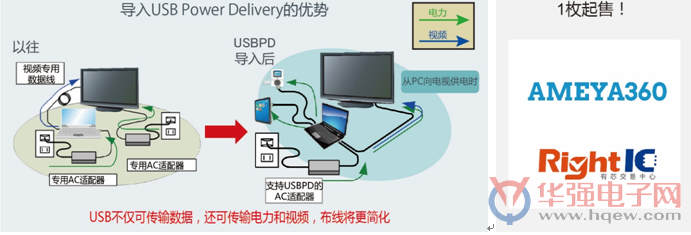

<何谓USB Power Delivery?>

利用USB连接线,可进行高达100W供受电的USB功率扩展标准。可给笔记本电脑等以往无法通过USB供电进行驱动的设备供电,可实现移动设备的快速充电(缩短充电时间)。

在所连接的两个设备间进行USBPD专用通信,在供受电协议后,确定相互最佳的供受电电压和电流。USBPD所需的通信,在新增设的专用线CC线上进行,因此,可与以往的USB数据通信独立工作。

<术语解说>

*1) USB Type-C标准(Type-C 连接器)

在USB3.1标准中定义的插座(凹端连接器)、插头(凸端连接器)、连接线的USB连接器标准。与传统产品不同的是,使用时不分Host端/Device端,连接器形状也统一为小型且不分正反的形状。

*2) USB Implementers Forum, Inc.(USB-IF)

1995年成立的推进USB(Universal Serial Bus)标准化的标准团体,进行USB的规格制定与管理等。如今已有超过800家的企业成为会员。

*3) AlternateMode

也可处理视频信号的控制模式。无需再搭载以往在笔记本电脑等电子设备中必须的视频专用端子。仅通过USB端子即可进行数据传输、供电受电、视频信号传输等,可轻松打造更便利的环境。
